激光焊縫跟蹤器 CXZK-RBTA6-5
產品簡介
CXZK-RBTA6-5激光焊縫跟蹤器是一款面向大型焊接工件開發的高性能焊縫檢測傳感器，具有超大視場、高精度檢測以及智能實時跟蹤等特點。
產品由激光器、光學傳感器和中央處理器構成，采用先進的光學傳播與成像原理，獲取激光掃描區域內各點位置信息，并通過智能算法完成對常見焊縫的在線實時檢測。
CXZK-RBTA6-5可實時檢測焊縫位置變化，并將數據傳輸至機器人或自動化控制系統，引導焊槍自動糾正軌跡，有效解決工件組對偏差、裝夾誤差及焊接熱形變?cè)斐傻暮附悠顔栴}，提高焊接質量和生產效率。
構成及原理
系統由激光器、光學傳感器和中央處理器組成。通過激光掃描獲取焊接區域輪廓信息，結合圖像處理算法對焊縫特征進行分析，實現焊縫位置、偏移量及形態變化的實時檢測，為自動化焊接提供精準數據支持。
解決問題
? 可一鍵解決焊接過程中的檢測范圍、檢測能力以及焊縫偏差等常見問題。
? 實現焊縫偏差實時糾正，智能實時跟蹤，精準引導焊槍自動焊接。
? 有效解決焊縫偏移造成的焊接缺陷，確保焊縫成型穩定、美觀。
? 相比傳統檢測方式，干涉區域更加合理，可應用于更多復雜焊接場景。
適用范圍
? 支持標準網口通訊協議，可滿足不同自動化設備通訊需求。
? 適用于直縫焊機、環縫焊機、焊接小車、龍門架、十字架焊接機等各類焊接專機。
? 可與多種機器人進行通訊，解決工件夾裝偏差、組對偏差以及焊接過程中的熱形變問題。
產品特點
? 超大視場設計：可檢測大型坡口焊縫，滿足大型工件焊接檢測需求。
? 精準焊縫引導：使焊槍始終保持理想位置，確保焊道連續、平滑，減少軌跡突變。
? 提高生產效率：降低人工操作成本，提高自動化焊接生產效率。
? 誤差補償能力強：可補償生產、設備及操作過程中的誤差，針對復雜工件減少機器人編程工作量。
? 焊接一致性高：實現穩定、可靠且可重復的焊接效果。
? 高精度測量結構：采用反射結構設計，提高焊縫測量精度。
? 可靠防護設計：采用雙層加厚擋板結構，配合防脫手?jǐn)Q螺釘，提高現場防塵、防護能力。
? 優化結構設計：外觀圓潤緊湊，長寬高尺寸設計合理，便于現場安裝。
? 高穩定激光結構：自主研發激光器座設計，提高散熱性能和激光器運行穩定性。
? 高精度輸出：激光鐳射頭與激光器座保持同心設計，提高輸出精度；激光線圖像全視場實焦，提升檢測準確性。
可支持焊縫類型

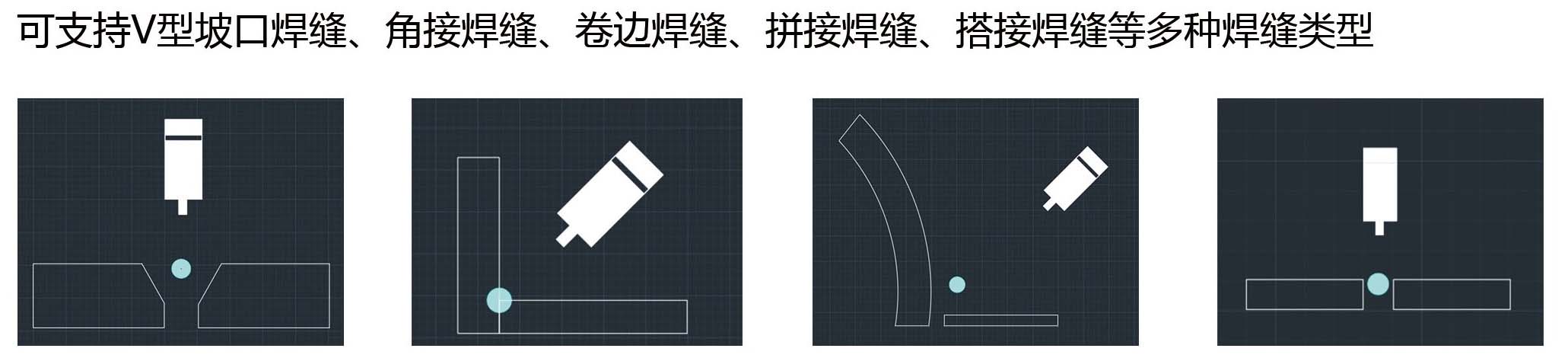

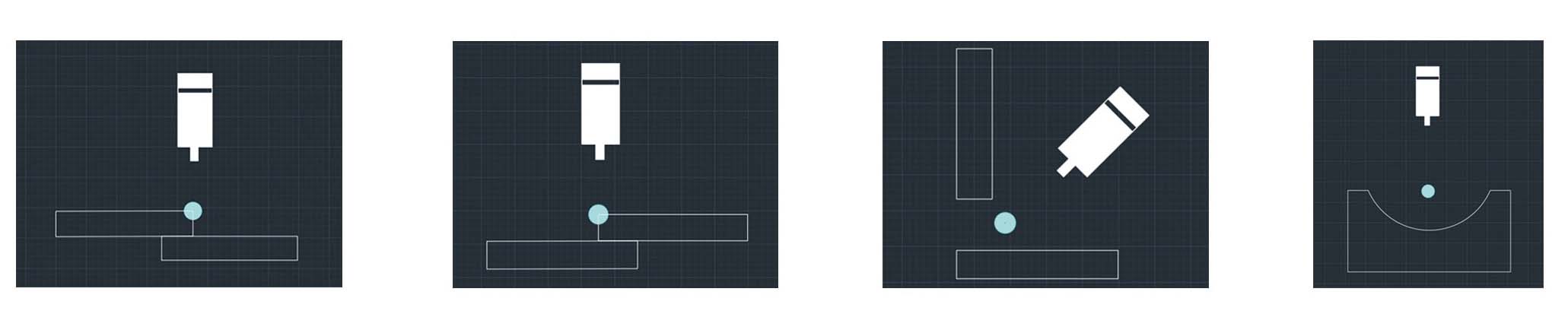

V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等多種焊縫類型。
產品參數
| 名稱型號 | CXZK-RBTA6-5 |
| 視場近端（Z1） | 120 mm |
| 推薦安裝距離 | 260 mm |
| 視場遠端（Z2） | 450 mm |
| A-近平面視場 | 110 mm |
| 中心視場（水平） | 210 mm |
| B-遠平面視場 | 340 mm |
| 平均深度分辨率 | 0.7199 mm |
| 平均寬度分辨率 | 0.2187 mm |
| 支持多段參數 | 103 |
| 輸出采樣率 | 33 Hz |
| 通信接口 | 以太網接口 |
| 工作溫度 | -20 ~ +60 ℃ |
| 功率 | 4 W |
| 支持協議 | Modbus TCP、創想智控協議等 |
| 焊縫類型 | V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等 |
| 尺寸 | 131 × 38 × 89 mm |
| 重量 | 約515 g |
| 防護等級 | IP65 |
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） |
*以上參數是在理想測試條件下能夠達到的結果，實際應用效果會受到現場環境、工件材質及焊接工藝影響。
