一、產品介紹
生產焊接過程中，為保證焊縫成形的一致性，需要操作者定期觀察焊接區域、焊絲熔化位置以及熔池狀態的變化，并及時調整焊接參數。然而焊接環境通常伴隨煙塵、強電弧光輻射以及飛濺等因素，長期人工監控容易出現視覺疲勞、監控不到位等情況，不僅影響焊接生產效率，也會影響操作者的身體健康。

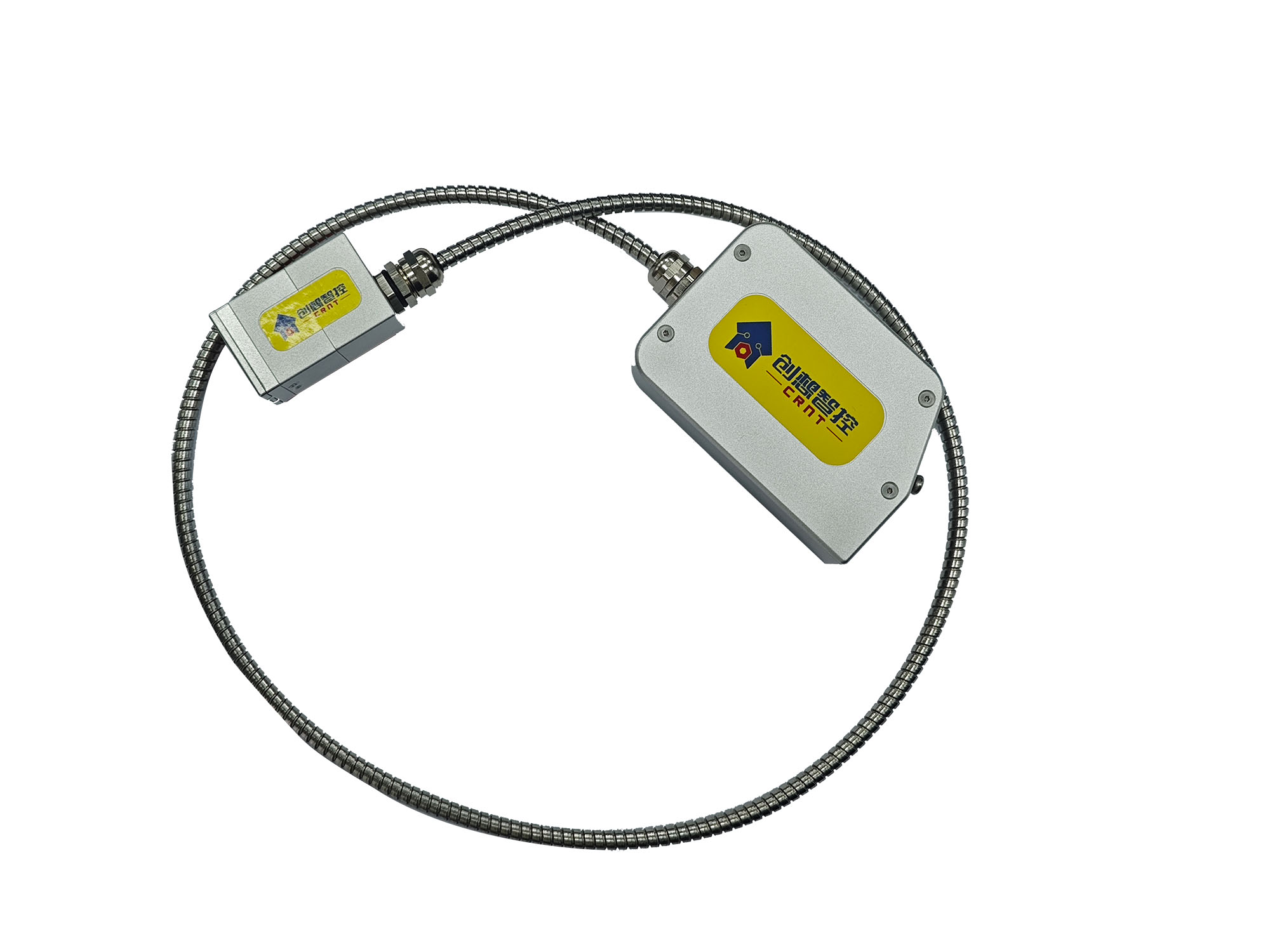

CXZK-G5-350是北京創想智控科技有限公司自主研發的窄間隙熔池檢測相機，主要應用于狹窄間隙環境下的焊接熔池觀測。產品能夠準確觀察焊接過程中的焊絲位置、熔池熔化狀態，可遠程高清監視電弧、焊絲（鎢極）、熔池、焊縫、母材以及熔池夾渣、氣泡等狀態，實現熔池和焊道的可視化。
通過實時獲取焊接過程圖像信息，用戶可及時調整焊接參數，提高焊接質量和生產效率。視覺熔池監控系統有效解決焊接設備運行過程中的觀測難、監控難問題，提高焊接系統可靠性，適用于各類自動化焊接設備，具有良好的兼容性。
二、構成及原理
CXZK-G5-350窄間隙熔池檢測相機由高分辨率傳感器、高性能處理芯片、高清鏡頭以及紅外光源組成，通過復雜圖像處理算法實現高動態焊接過程監控。
產品可遠程高清捕捉焊接過程，整體外殼采用鋁合金加工制造，具有重量輕、散熱快、堅固耐用、尺寸小巧等特點，可滿足復雜焊接環境下的穩定運行需求。
三、適用領域
√ 電弧焊高溫熔液監控
√ TIG高溫熔液監控
√ MIG/MAG高溫熔液監控
√ 等離子焊高溫熔液監控
√ 激光焊高溫熔液監控
√ 熔爐高溫熔液監控
√ 3D打印過程監控
√ 焊接外觀檢查
√ 窄間隙環境熔池監控
√ 常規機器視覺應用
√ 支持標準網口通訊協議

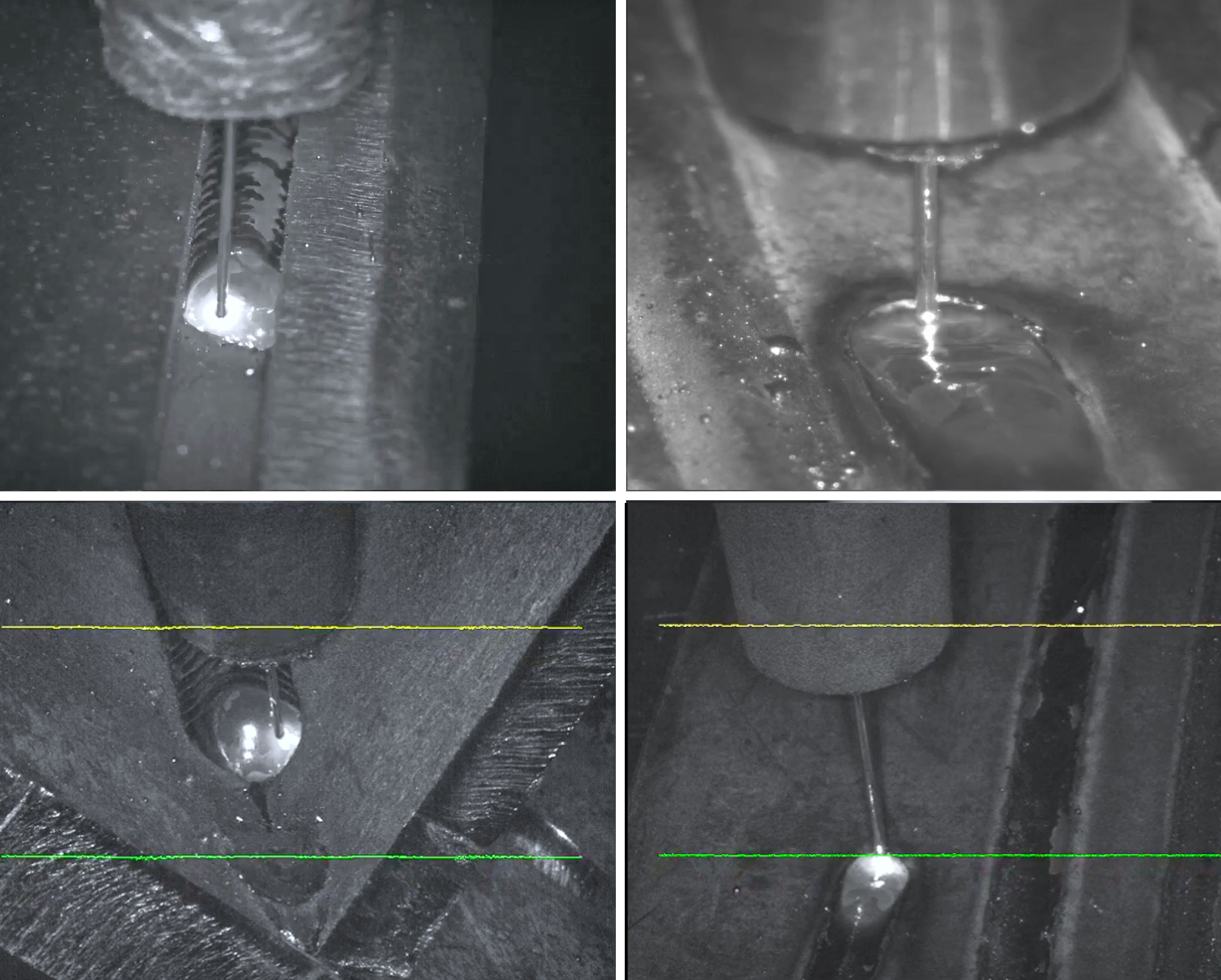

四、部分焊接效果圖
五、產品特點
CXZK-G5-350窄間隙熔池檢測相機是北京創想智控科技有限公司自主研發的新系列焊接視覺檢測產品，具有高性價比、設定簡單、操作方便等特點，適合集成到現有機器人焊接系統和自動化設備中。
√ 通信接口（網絡接口）
√ 可更換鏡頭保護片
√ 內置補光燈珠
√ 安裝方便
√ 鋁合金材質，重量輕
√ 顯示亮度可調
√ 適用于狹窄間隙焊接環境
六、電氣接口
電氣連接器機械性能和環境因素：
√ 插拔次數：＞5000次
√ 濕度：溫度60℃，最高濕度95%
√ 溫度范圍：-45℃至+85℃
√ 振動：10-2000Hz，15g
√ 機械沖擊：100g，6ms
√ 鹽霧腐蝕試驗：＞48h
√ 防護等級：IP65
七、產品參數
| 參數 | 規格 |
| 型號 | CXZK-G5-350 |
| 分辨率 | 1280×960 |
| 安裝距離 | 200-500mm可調 |
| 相機尺寸 | 47.5mm×30mm×25mm |
| 處理器尺寸 | 95mm×65mm×25mm |
| 連接線長度 | 850mm±5 |
| 聲音采集 | 支持 |
| 視頻錄制/回放 | 支持 |
| 起弧檢測及自動錄制 | 定制 |
| 主動光源 | 是 |
| 防護 | 支持更換保護鏡片 |
| 系統更新 | 遠程更新 |
| 幀頻 | 30Hz-50Hz可調 |
| 檢測焊接類型 | 氣保焊、氬弧焊、脈沖焊等 |
| 外殼 | 鋁合金 |
| 最大功率 | 4W（20℃） |
| 環境溫度 | -20℃—60℃ |
| 通訊接口 | 以太網接口 |
| 視頻保存格式 | AVI |
| 重量 | 約60g+80g+190g |
