焊接檢測相機 CXZK-G10mini
一、產品介紹
生產焊接過程中，為保證焊縫成形的一致性，需要操作者定期觀察焊接區域、焊絲熔化位置以及熔池狀態的變化，及時調整焊接參數。眾所周知，焊接環境十分惡劣，操作者需要佩戴嚴密的防護措施來抵擋煙塵、強電弧光輻射以及飛濺等。在惡劣環境中長期人為監控焊接過程，容易出現視覺疲勞、監控不到位等情況，不僅影響焊接生產效率，也會影響操作者健康。

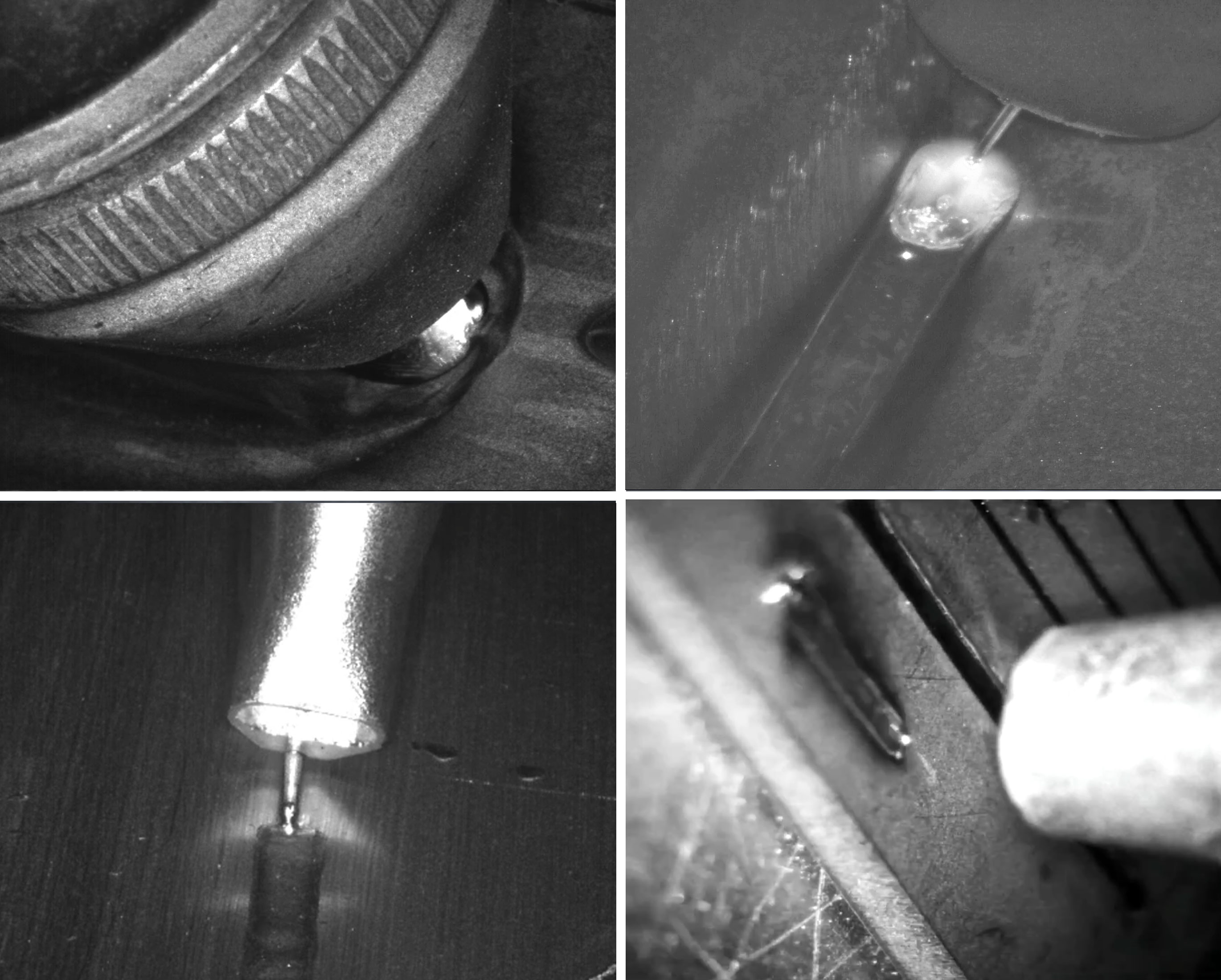

CXZK-G10mini是創想智控自主研發的熔池檢測系統，主要應用于焊接過程中的熔池狀態監控，能夠準確觀察焊接過程中的焊絲位置、熔池熔化狀態。產品可遠程高清監視電弧、焊絲（鎢極）、熔池、焊縫、母材，以及熔池夾渣或氣泡狀態，實現熔池及焊道可視化。
通過實時監控焊接狀態，可及時調整焊接參數，提高焊接質量和生產效率。視覺熔池監控系統有效解決焊接設備工作過程中的觀測難、監控難問題，提高焊接系統可靠性。產品適用于各種自動化焊接設備，兼容性高，可改善焊接觀測環境，減少人工投入，提高焊接質量。
二、構成及原理
CXZK-G10mini熔池檢測相機由高分辨率傳感器、高性能處理芯片、高清鏡頭、紅外光源組成，是一款通過復雜算法實現高動態成像的工業視覺熔池傳感器，可遠程高清捕捉焊接過程。
產品整體外殼采用鋁合金加工而成，具有重量輕、散熱快、堅固耐用、尺寸小等優點，適合集成安裝于自動化焊接設備中。
三、適用領域
√ 電弧焊高溫熔液監控
√ 激光焊高溫熔液監控
√ 熔爐高溫熔液監控
√ 3D打印過程監控
√ 焊接外觀檢查
√ 常規機器視覺應用
√ 支持標準網口通訊協議
四、產品特點
CXZK-G10mini熔池檢測相機是北京創想智控科技有限公司自主研發的新系列產品，具有高性價比、設定簡單、操作方便等特點，適合集成到現有機器和自動化系統中。
結構特點：
√ 通信接口（網絡接口）；
√ 可更換鏡頭保護片；
√ 內置補光燈珠；
√ 安裝方便；
√ 鋁合金材質，重量輕；
√ 顯示亮度可調；
五、產品參數
| 型號 | CXZK-G10mini |
| 分辨率 | 1920x1200 |
| 安裝距離 | 250-500mm內定制100mm |
| 調焦方式 | 定焦 |
| 相機尺寸 | 85.5mm×30.5mm×35mm |
| 視頻錄制 | 支持 |
| 主動光源 | 是 |
| 防護 | 支持更換保護鏡片 |
| 幀頻 | 最大45Hz |
| 檢測焊接類型 | 氣保焊 |
| 外殼 | 鋁合金 |
| 最大功率 | 4W（20℃） |
| 環境溫度 | -20℃—60℃ |
| 通訊接口 | 以太網接口 |
| 視頻保存格式 | MP4 |
| 絕緣方式 | 外部12mm絕緣板 |
