產品介紹
CXZK-G6A-170Z焊接相機是北京創想智控科技有限公司自主研發的一款集視覺熔池監控與焊縫跟蹤功能于一體的智能焊接視覺設備。產品將高清焊接視覺與焊縫檢測功能進行集成，既可以實時觀察電弧、焊絲、熔池及焊縫狀態，也可以對焊縫位置進行識別與跟蹤，為自動化焊接提供實時、清晰的視覺數據支持。
在自動化焊接過程中，焊接區域會產生強弧光、高溫、煙塵及飛濺等干擾，傳統人工觀察方式容易受到視覺疲勞、觀察距離以及現場環境等因素影響，難以持續準確地掌握焊絲位置、熔池狀態和焊縫成形情況。
CXZK-G6A-170Z采用高動態工業視覺技術，可遠程高清觀察焊接過程中的電弧、焊絲（鎢極）、熔池、焊縫及母材狀態，同時能夠輔助識別熔池夾渣、氣泡等異常情況，實現焊接過程可視化。操作人員可根據實時畫面及時調整焊接參數，提高焊接質量和生產效率。
同時，產品集成焊縫識別與跟蹤功能，可在焊接過程中實時檢測焊縫位置，為機器人或自動化焊接設備提供視覺引導，降低工件裝配偏差對焊接質量的影響。
視覺熔池監控
CXZK-G6A-170Z視覺熔池檢測系統能夠遠程高清監控焊接過程，實時觀察焊絲位置、熔池形態、焊縫成形以及母材狀態，使原本難以直接觀察的高溫焊接區域更加清晰、直觀。
通過實時監控焊接區域，可輔助操作人員及時發現焊接過程中的異常變化，并根據熔池及焊道狀態調整焊接電流、電壓、送絲速度等工藝參數，從而提高焊接過程穩定性和焊縫成形一致性。
視覺熔池監控還能夠減少人員近距離觀察焊接區域的需求，改善焊接作業環境，降低人工長期監控帶來的視覺疲勞，提高自動化焊接系統的運行效率。
焊縫跟蹤功能
CXZK-G6A-170Z能夠在焊接過程中實時檢測和識別焊縫位置，并通過通信接口將視覺檢測數據傳輸至機器人或自動化控制系統，引導焊槍沿實際焊縫軌跡運動。
對于直縫、環縫以及拼接焊縫等應用，可根據實際工件情況進行視覺檢測與軌跡調整，有效補償工件加工誤差、裝配偏差及位置變化，提高自動化焊接的定位精度和一致性。
構成及原理
CXZK-G6A-170Z視覺熔池檢測相機由高分辨率圖像傳感器、高性能處理芯片、高清鏡頭及紅外光源等組成，通過高動態工業視覺算法對焊接區域進行圖像采集和處理，實現熔池狀態監控、焊接過程觀察以及焊縫識別。
產品支持遠程電動調焦，可根據實際安裝距離和焊接工況調整成像清晰度。整體采用鋁合金結構設計，具有重量輕、散熱快、結構堅固、體積緊湊等特點，便于安裝在機器人及各種自動化焊接設備上。
適用領域
● 電弧焊高溫熔池監控；
● TIG氬弧焊高溫熔池監控；
● MIG/MAG氣體保護焊熔池監控；
● 等離子焊高溫熔池監控；
● 激光焊接過程監控；
● 熔爐高溫熔液監控；
● 3D打印過程監控；
● 焊接外觀視覺檢測；
● 常規工業機器視覺應用；
● 機器人自動化焊接；
產品特點
1、熔池狀態實時監控
遠程高清觀察電弧、焊絲、熔池、焊縫及母材狀態，實現焊接過程可視化。
2、高動態視覺成像
針對焊接現場強光、高溫、煙塵及飛濺等復雜環境進行優化，提高焊接區域成像清晰度。
3、遠程電動調焦
支持遠程電動調節焦距，可根據安裝距離及現場工況快速調整成像效果。
4、可更換保護鏡片
相機前端支持更換保護鏡片，方便現場維護，降低長期使用成本。
5、外置及內置光源輔助
配備可調亮度光源，為復雜焊接環境提供輔助照明，提高視覺檢測穩定性。
6、小型化鋁合金結構
采用鋁合金外殼，重量輕、散熱性能好、結構堅固，適合機器人及自動化設備集成。
7、支持遠程系統更新
支持遠程更新系統，提高設備維護和升級效率。

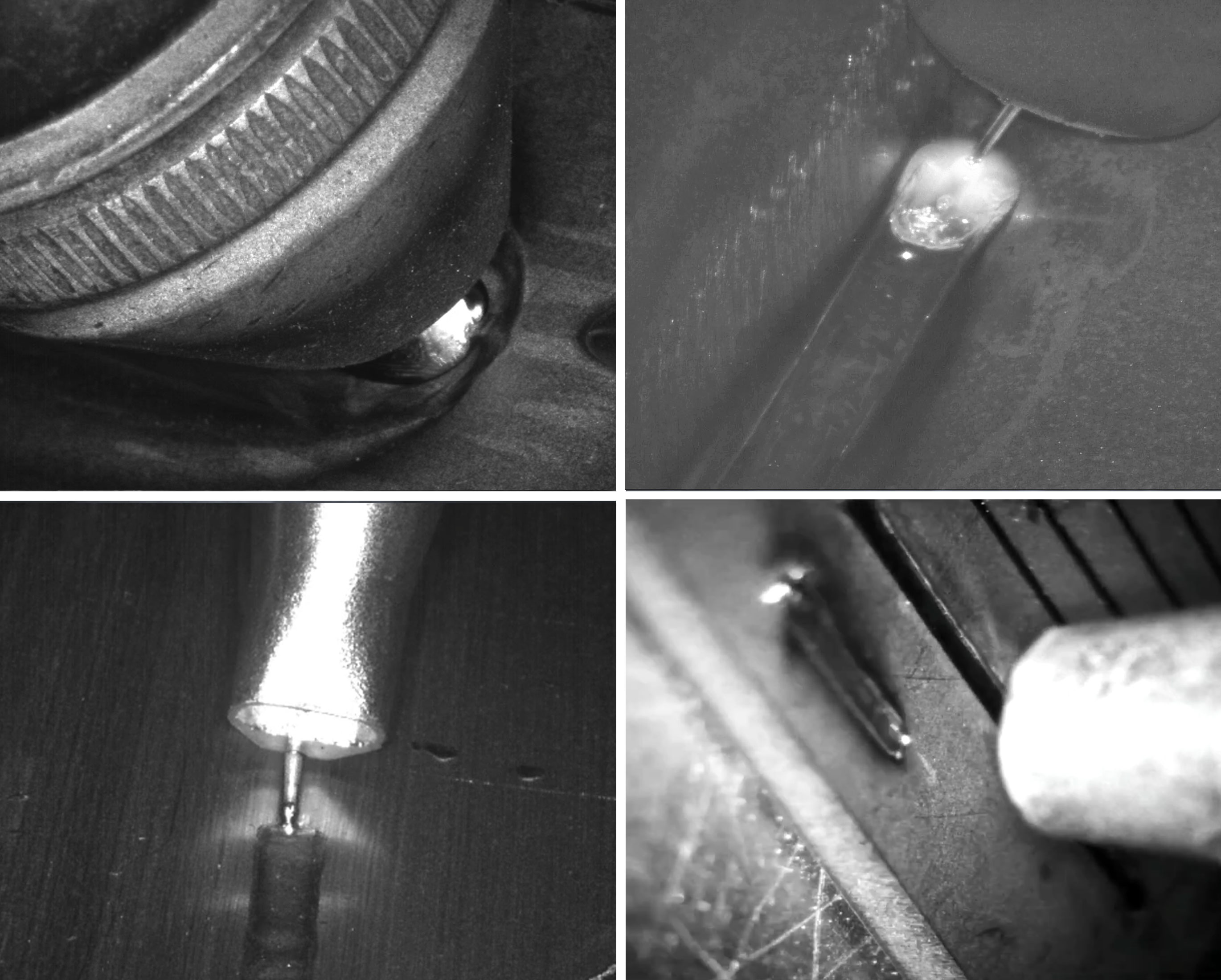

焊接效果圖
產品參數
| 產品型號 | CXZK-G6A-170Z |
| 分辨率 | 1280×960 |
| 安裝距離 | 120mm～170mm可調（可定制） |
| 產品尺寸 | 151mm×67mm×31mm |
| 調焦方式 | 遠程電動調焦 |
| 視頻錄制/回放 | 支持 |
| 起弧檢測及自動錄制 | 支持定制 |
| 內置光源 | 可調亮度光源 |
| 防護 | 支持更換保護鏡片 |
| 系統更新 | 遠程更新 |
| 幀頻 | 30Hz～50Hz |
| 聲音采集 | 支持 |
| 檢測焊接類型 | 氣保焊、氬弧焊、激光焊、等離子焊、釬焊等 |
| 外殼材質 | 鋁合金 |
| 最大功率 | 5W（20℃） |
| 激光波長 | 紅外 |
| 通信接口 | 以太網 |
| 重量 | 約325g |
| 工作溫度 | -20～+60℃ |
| 視頻保存格式 | AVI |
| 防護等級 | IP65 |
