系統簡介

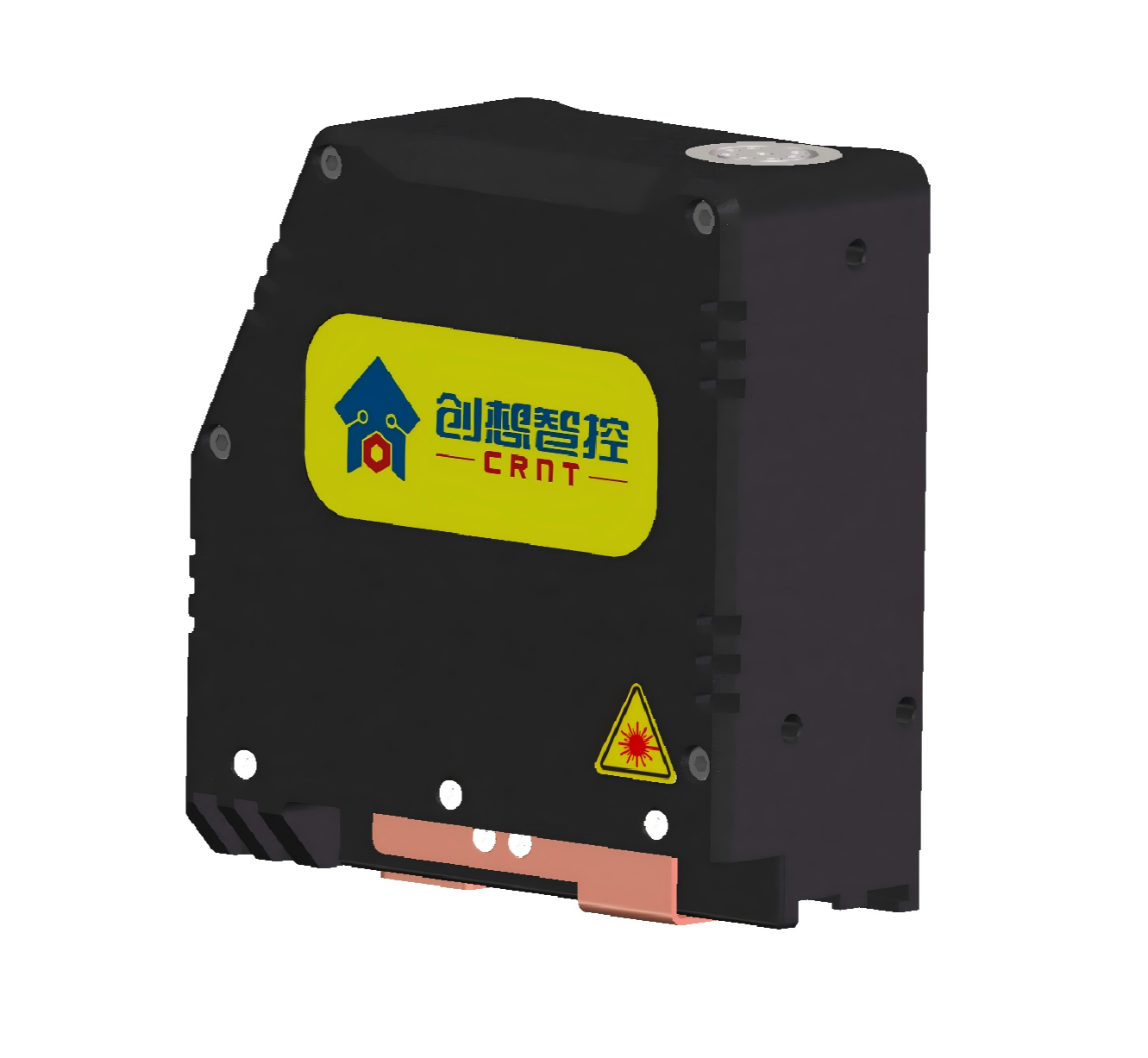

創想智控機器人焊縫跟蹤X5系統由機器人焊縫跟蹤器 CXZK-X5-300D、機器人控制盒、機器人專用轉接件等組成， 采用數字化和集成一體化設計，實現機器人與控制系統實時通訊， 在線實時檢測并跟蹤多種焊縫位置，實現焊接自動化與智能化。
機器人焊縫跟蹤X5系統采用300mm安裝距離設計， 有效降低弧光、飛濺對傳感器的影響。 同時具備防電磁干擾、鏡頭保護片可更換等特點， 適用于復雜工業焊接環境。
機器人兼容性
系統支持適配國內外40多種主流機器人品牌， 兼容不同品牌機器人控制系統，包括但不限于：
國產機器人品牌：
? 新松 ? 埃夫特 ? 埃斯頓 ? 廣數等
國外機器人品牌：
? 安川 Yaskawa ? 庫卡 KUKA ? 發那科 FANUC ? ABB等
支持焊接工藝
? MAG焊 ? 埋弧焊 ? 氬弧焊 ? 二保焊
? 鋁焊 ? 攪拌摩擦焊 ? 激光焊
機器人焊縫跟蹤系統產品特點
? 數字化與集成一體化結構設計
? 在線實時檢測并跟蹤多種焊縫，實現焊接自動化與智能化
? 實現機器人與控制系統實時通訊
? 實現機器人焊縫跟蹤、焊縫尋位等功能
? 提升機器人焊接過程穩定性和可靠性
機器人焊縫跟蹤系統構成
硬件組成：
? 機器人焊縫跟蹤器
? 機器人控制盒
? 機器人專用轉接件
軟件組成：
? 焊縫跟蹤器上位機調試軟件
產品優勢
? 非接觸檢測：采用激光視覺檢測方式，無機械接觸，無磨損，提高系統使用壽命。
? 實時自動糾偏：實時檢測焊縫位置變化，補償工件加工誤差、裝配誤差及設備誤差。
? 提升焊接質量：確保焊槍始終保持理想焊接位置，提高焊縫一致性和成型質量。
? 提高生產效率：減少機器人重復示教，提高自動化焊接效率。
? 降低熱影響：優化焊接路徑控制，降低焊接過程中的熱負荷影響。
? 減少編程工作：針對復雜結構工件，可減少機器人示教編程，提高生產靈活性。
產品參數
| 產品名稱型號 | CXZK-X5-300D |
| 視場范圍（Z1–Z2） | 240 – 260 mm |
| X軸視場范圍（A–C） | 36 – 54 mm |
| 中心安裝距離視場 | 45 mm |
| 推薦安裝距離 | 300 mm |
| 輸出采樣率 | 33 Hz |
| 平均深度分辨率 | 0.0937 mm |
| 平均寬度分辨率 | 0.0468 mm |
| 支持多段參數 | 103 |
| 通信接口 | 以太網 |
| 支持協議 | Modbus TCP、創想智控協議等 |
| 功率 | 4 W |
| 尺寸（L/W/H） | 93 × 40 × 93 mm |
| 重量 | 約394 g |
| 工作溫度 | -20 ~ +60 ℃ |
| 支持焊縫類型 | V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等多種焊縫類型 |
| 防護等級 | IP65 |
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） |
