產品簡介
免示教掃描系統是基于激光位移傳感器、三維掃描及機器人智能控制技術開發的自動化焊接系統。系統通過激光位移傳感器對工件表面及焊接區域進行三維掃描，獲取工件輪廓、焊縫位置及空間坐標等數據，并通過軟件算法對掃描數據進行分析處理，自動生成機器人焊接運動軌跡，實現機器人無需人工示教即可完成工件識別、路徑規劃及自動焊接。
與傳統機器人焊接需要人工示教不同，免示教掃描系統通過激光位移傳感器獲取實際工件的三維輪廓數據，根據掃描結果自動計算工件實際位置及焊縫路徑。當工件存在尺寸誤差、裝配偏差、位置變化或批次差異時，系統可根據實際掃描數據自動調整機器人運動軌跡，減少人工示教、編程及軌跡修改工作。
系統適用于復雜曲面、異形結構、大尺寸及多品種工件的自動化焊接，可有效降低機器人焊接編程和調試難度，提高機器人焊接系統的柔性、適應能力及生產效率。
工作原理
免示教掃描系統通過安裝在機器人或執行機構上的激光位移傳感器，對工件表面進行連續三維掃描。激光位移傳感器利用激光三角測量原理獲取工件表面輪廓數據，并將采集到的輪廓信息與機器人運動過程中的位置坐標進行關聯，形成完整的三維掃描數據。
系統軟件對掃描獲得的三維數據進行處理和分析，識別工件實際輪廓、焊縫位置及相關特征，并通過坐標轉換和路徑規劃算法計算機器人實際焊接軌跡。
機器人接收到系統自動生成的運動軌跡后，根據實際工件位置執行焊接作業。整個過程無需針對每個工件進行重復人工示教，可有效減少機器人編程、示教及調試時間。
系統連接方式及數據流程

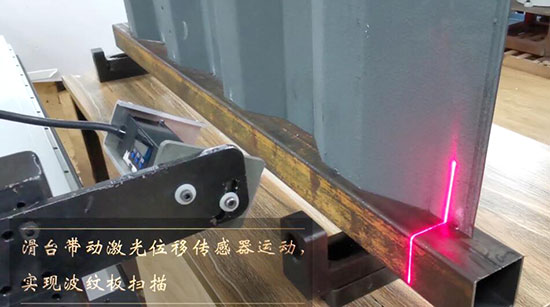

1、機器人或滑臺帶動激光位移傳感器運動，對工件表面及焊接區域進行三維掃描，獲取工件實際輪廓及空間位置信息。

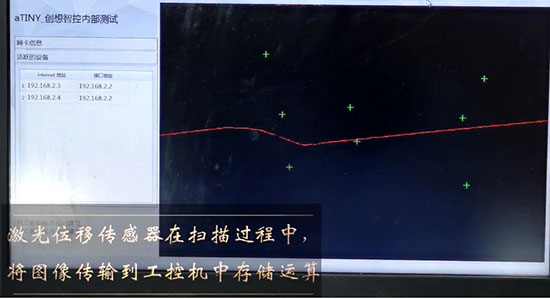

2、激光位移傳感器將采集到的工件輪廓數據傳輸至系統軟件，軟件對掃描數據進行實時采集、處理及分析。
3、系統根據掃描獲得的三維輪廓數據，對實際工件進行識別和定位，并結合機器人坐標系完成數據轉換，計算工件實際位置及焊接路徑。

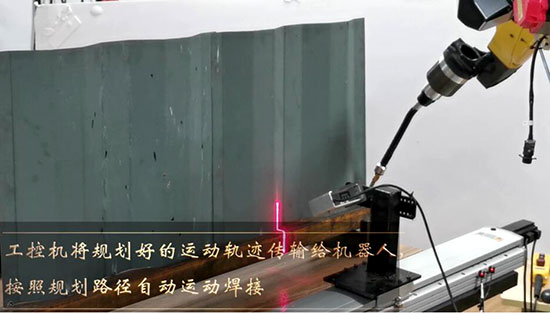

4、系統根據識別結果自動生成機器人運動軌跡，并將路徑數據發送至機器人控制系統，機器人按照實際工件位置自動完成焊接作業。
功能特點
· 無需人工示教，通過三維掃描自動獲取工件實際輪廓及焊接位置；
· 采用激光位移傳感器，實現工件表面三維輪廓數據采集；
· 自動識別工件實際位置，減少人工定位及機器人示教工作；
· 根據實際掃描數據自動生成機器人焊接運動軌跡；
· 支持工件尺寸誤差、裝配偏差及擺放位置變化，提高系統適應能力；
· 支持復雜曲面、異形結構及復雜空間軌跡的自動識別；

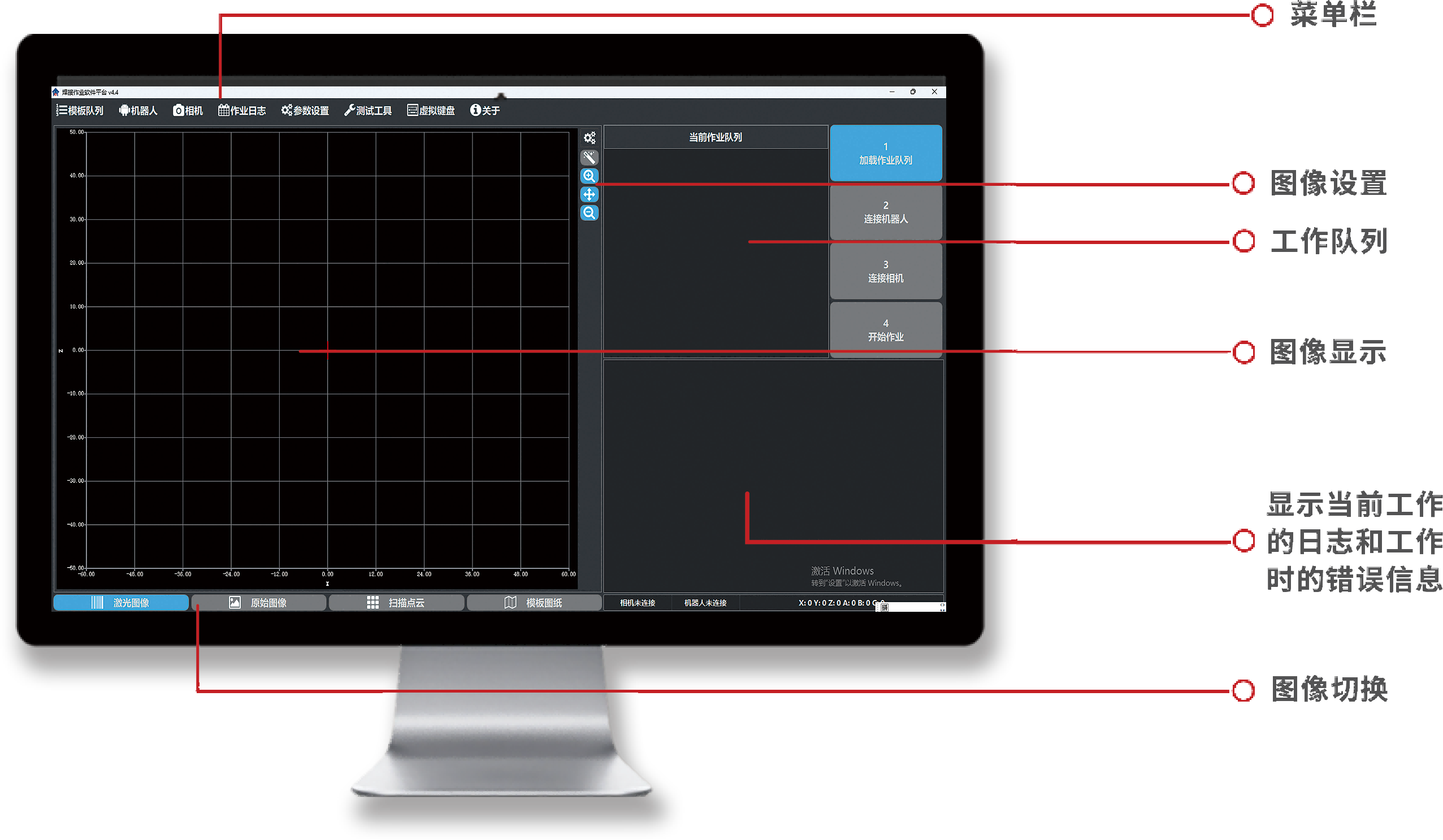

· 掃描數據可進行可視化顯示，方便工件識別、路徑規劃及現場調試；
· 可與多種工業機器人及自動化設備集成，方便現有機器人焊接產線升級。
解決的問題
· 解決傳統機器人焊接依賴人工示教、編程周期長的問題；
· 解決復雜工件人工示教困難、機器人軌跡規劃效率低的問題；
· 解決工件尺寸誤差、裝配偏差導致機器人固定軌跡不準確的問題；
· 解決工件重新擺放后需要重新示教的問題；
· 減少機器人焊接編程、示教及現場調試工作；
· 提高機器人焊接柔性，適應多品種、小批量生產需求；
· 提高機器人焊接自動化程度和生產效率。
系統優勢
免示教掃描系統將激光三維掃描、工件識別、空間坐標計算與機器人軌跡規劃相結合，通過激光位移傳感器獲取實際工件的三維輪廓數據，使機器人從“按照固定軌跡焊接”轉變?yōu)椤案鶕?jù)實際工件自動生成焊接軌跡”。
對于不同批次、不同尺寸以及擺放位置存在變化的工件，系統能夠根據實際掃描結果識別工件位置并自動調整機器人運動路徑，無需重復進行大量人工示教，有效提升機器人焊接系統的柔性和適應能力。

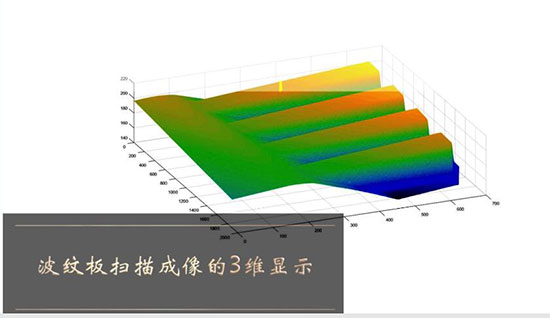

通過三維掃描數據可視化功能，用戶還可以直觀查看工件實際輪廓及掃描結果，為機器人軌跡生成、工藝調試及生產過程分析提供數據支持。
適用范圍
免示教掃描系統適用于復雜異形結構工件的三維掃描、工件識別、軌跡生成及機器人自動化焊接應用，包括但不限于：

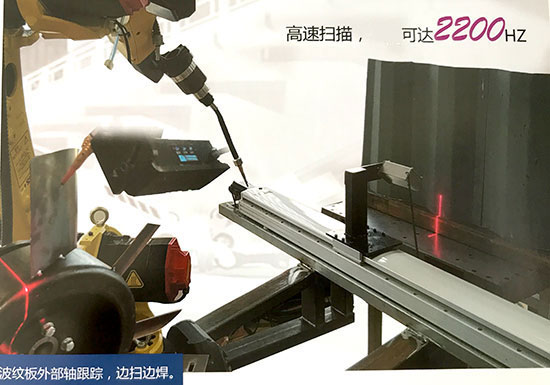

· 波紋板焊接；
· 扇葉類復雜曲面工件焊接；
· 異形結構件焊接；
· 工程機械結構件焊接；
· 鋼結構及復雜箱體焊接；
· 多品種、小批量工件機器人焊接；
· 復雜軌跡涂膠、檢測及自動化加工應用。
