系統簡介
北京創想智控科技有限公司自主研發的軌跡捕捉示教系統，是一款面向工業機器人智能化編程應用開發的高效示教解決方案。系統由工業機器人、AF210智能攝像機、VR網絡集控箱、VR剛體、轉接件以及手持示教槍等模塊組成，通過高精度光學定位技術實時捕捉示教槍空間位置和姿態信息，自動生成機器人運動軌跡文件，并發送至機器人控制系統進行軌跡復現。
相比傳統機器人示教方式，軌跡捕捉示教系統無需復雜的人工編程，通過手持示教方式即可快速完成復雜曲線軌跡采集，大幅降低機器人應用門檻。系統具有定位精度高、響應速度快、操作簡單等特點，可廣泛應用于焊接、噴涂、打磨、切割等復雜軌跡加工場景，有效減少對專業編程人員的依賴，提高生產效率。
系統構成
1、光學定位攝像頭
系統采用高精度光學定位攝像頭，通過多攝像頭協同工作，實時捕捉視場范圍內手持示教槍的三維運動軌跡及空間姿態信息，為機器人軌跡生成提供精準數據支持。
2、手持示教槍
手持示教槍作為機器人的軌跡采集工具，可根據不同應用場景定制為焊槍、噴槍、打磨工具等不同形式。操作人員通過手持運動即可完成機器人工作路徑示教，并通過按鍵實現工作指令交互。
3、工業機器人
工業機器人作為系統執行單元，可調用軌跡捕捉系統生成的三維運動軌跡，實現對示教路徑的精準復現，完成焊接、噴涂、打磨等自動化作業。

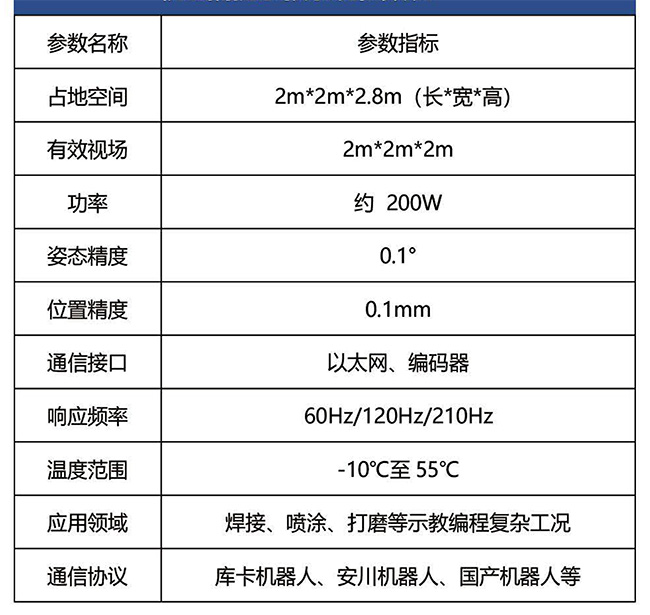

系統核心參數
| 參數名稱 | 參數指標 |
|---|---|
| 占地空間 | 2m × 2m × 2.8m（長 × 寬 × 高） |
| 有效視場 | 2m × 2m × 2m |
| 功率 | 約 200W |
| 姿態精度 | 0.1° |
| 位置精度 | 0.1mm |
| 通信接口 | 以太網、編碼器 |
| 響應頻率 | 60Hz / 120Hz / 210Hz |
| 溫度范圍 | -10℃ 至 55℃ |
| 應用領域 | 焊接、噴涂、打磨等示教編程復雜工況 |
| 通信協議 | 庫卡機器人、安川機器人、國產機器人等 |
產品優勢
√ 快速示教，降低機器人編程難度
通過手持示教方式直接采集運動軌跡，無需復雜代碼編程，降低機器人應用技術門檻，提高設備調試效率。
√ 高精度軌跡復現
采用高精度光學定位技術，實現空間位置及姿態信息采集，保證機器人軌跡運行穩定可靠。
√ 適應復雜應用場景
針對復雜曲面、非規則結構以及多變加工路徑，可快速完成軌跡示教，適用于焊接、噴涂、打磨等多種工業應用。
√ 大幅減少示教時間
相比傳統機器人示教方式，軌跡捕捉示教系統針對復雜工件及復雜工況，可平均節省大量的示教時間，提高生產效率。
