3D相機
3D相機是一款高性能三維視覺檢測設備，可實時獲取物體空間三維信息，實現高精度、高速度的三維測量與檢測。
設備每秒可獲取160幀完整3D圖像，搭載76800像素數字圖像芯片，可同時輸出距離測量數據矩陣和灰度圖像，滿足工業自動化環境下高速、高精度三維檢測需求。
采用工業級堅固結構設計，具備良好的環境適應能力，可連接MATLAB、PCL（點云庫）等開發平臺，方便進行數據處理與二次開發。
適用于多種工業應用場景，實現高分辨率三維視覺檢測和實時空間數據采集。
產品特點
√ 可實現完整場景的一次性捕捉與測量，提高檢測效率；
√ 同時輸出距離圖像和灰度圖像，滿足不同視覺檢測需求；
√ 支持通過軟件直接設置攝像頭參數，方便快速調整檢測方案；
√ 高分辨率三維成像，適用于復雜環境下的精密檢測；
√ 支持多場景三維實時檢測，實現非接觸式測量。
三維檢測與評估
采用PMD（Photonic Mixer Device）技術與3D攝像頭結合，實現高精度空間距離測量。
基于光飛行時間測量技術（TOF），通過計算光信號傳播時間獲取目標物體深度信息。
搭載76800個接收元件矩陣，實現高分辨率三維數據采集，可用于物體尺寸檢測、空間定位以及三維建模等應用。

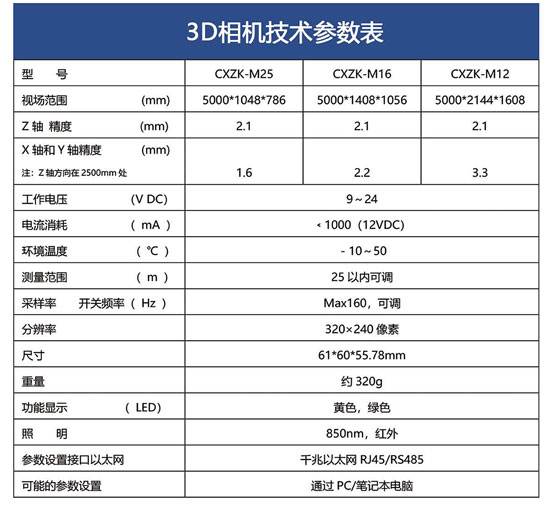

| 3D相機參數表 | |||
|---|---|---|---|
| 型號 | CXZK-M25 | CXZK-M16 | CXZK-M12 |
| 視場范圍 (mm) | 5000 × 1048 × 786 | 5000 × 1408 × 1056 | 5000 × 2144 × 1608 |
| Z軸精度 (mm) | 2.1 (注：Z軸方向在2500mm處) | ||
|
X軸和Y軸精度 (mm) 注：Z軸方向在2500mm處 |
1.6 | 2.2 | 3.3 |
| 工作電壓 (VDC) | 9 ~ 24 | ||
| 電流消耗 (mA) | 1000 (12VDC) | ||
| 環境溫度 | -10 ~ 50 ℃ | ||
| 測量范圍 | 25以內可調 | ||
| 采樣率 / 開關頻率 (Hz) | Max 160，可調 | ||
| 分辨率 | 320 × 240 像素 | ||
| 尺寸 (mm) | 61 × 60 × 55.78 | ||
| 重量 (g) | 約 320 | ||
| 功能顯示 (LED) | 黃色，綠色 | ||
| 照明 | 850 nm，紅外 | ||
| 參數設置接口 | 千兆以太網 RJ45 / RS485 | ||
| 可能的參數設置 | 通過 PC/筆記本電腦 | ||
| * 以上參數是在理想情況下能夠達到的結果 | |||
