產品介紹

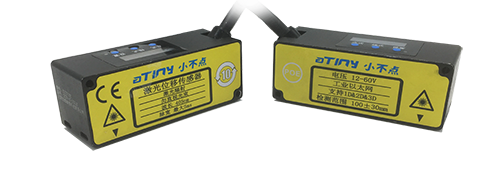

北京創想智控科技有限公司自主研發的 aTiny 小不點激光位移傳感器，采用激光三角測量原理，通過高精度光學系統實現非接觸式位移檢測。
傳感器內部采用柱面物鏡將激光光束擴展為線狀光斑，激光照射到目標物體表面后產生漫反射，反射光經過 CMOS 圖像傳感器成像，通過檢測光斑位置及形狀變化，實現對物體位置、位移、高度、厚度、振動、距離、直徑等幾何量的精準測量。
aTiny 小不點激光位移傳感器具有高測量精度、響應速度快、穩定性強等特點，特別適用于工業自動化檢測場景。相比傳統接觸式測量方式，可避免測量過程中對工件產生影響，有效解決復雜環境下的品質檢測問題。
憑借高可靠性、小型化設計以及高性價比優勢，aTiny 小不點激光位移傳感器廣泛應用于汽車制造、機械加工、冶金材料、半導體、光伏、電子元器件、食品包裝、橡膠塑料、物流自動化、精密儀器、鐵路以及航空航天等行業。
產品技術特點
產品優勢
1、7×12小時嚴苛測試，性能穩定
產品出廠前經過高低溫環境下連續測試，確保設備長期運行穩定性，提高工業現場應用可靠性。
2、操作簡單，快速部署
支持多種傳感器型號、測量模式及視覺系統連接，可通過自動化設定功能快速完成參數配置，降低使用門檻。
3、高性價比
在滿足高精度測量需求的同時，兼具高可靠性和成本優勢，為工業自動化檢測提供經濟高效的解決方案。
4、支持多種材質檢測
可檢測金屬、焊接件、樹脂、黑橡膠、半透明材料等多種工件表面。
5、支持3D輪廓成像
可對復雜工件進行三維輪廓采集，生成高穩定、高精度的檢測圖像。
6、抗高反光能力強
智能算法可識別并抑制多重反光影響，實現不銹鋼、鋁材等高反光材料的穩定測量。
產品特點

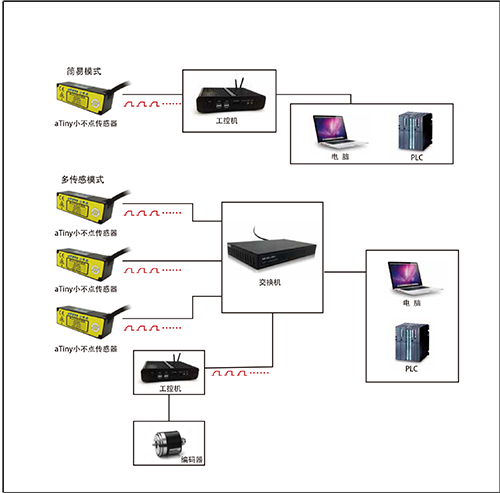

※ 全聯網設計，支持工業網絡通信；
※ 超小體積結構，方便安裝于機器人及自動化設備；
※ 點線兼容，線式傳感器可切換點式測量模式；
※ 高對比度顯示屏，實時顯示設備狀態及測量信息；
※ 支持溫度實時監控，提升運行安全性；
※ 具備電源接反保護功能，提高設備可靠性；
※ 支持高反光材料檢測；

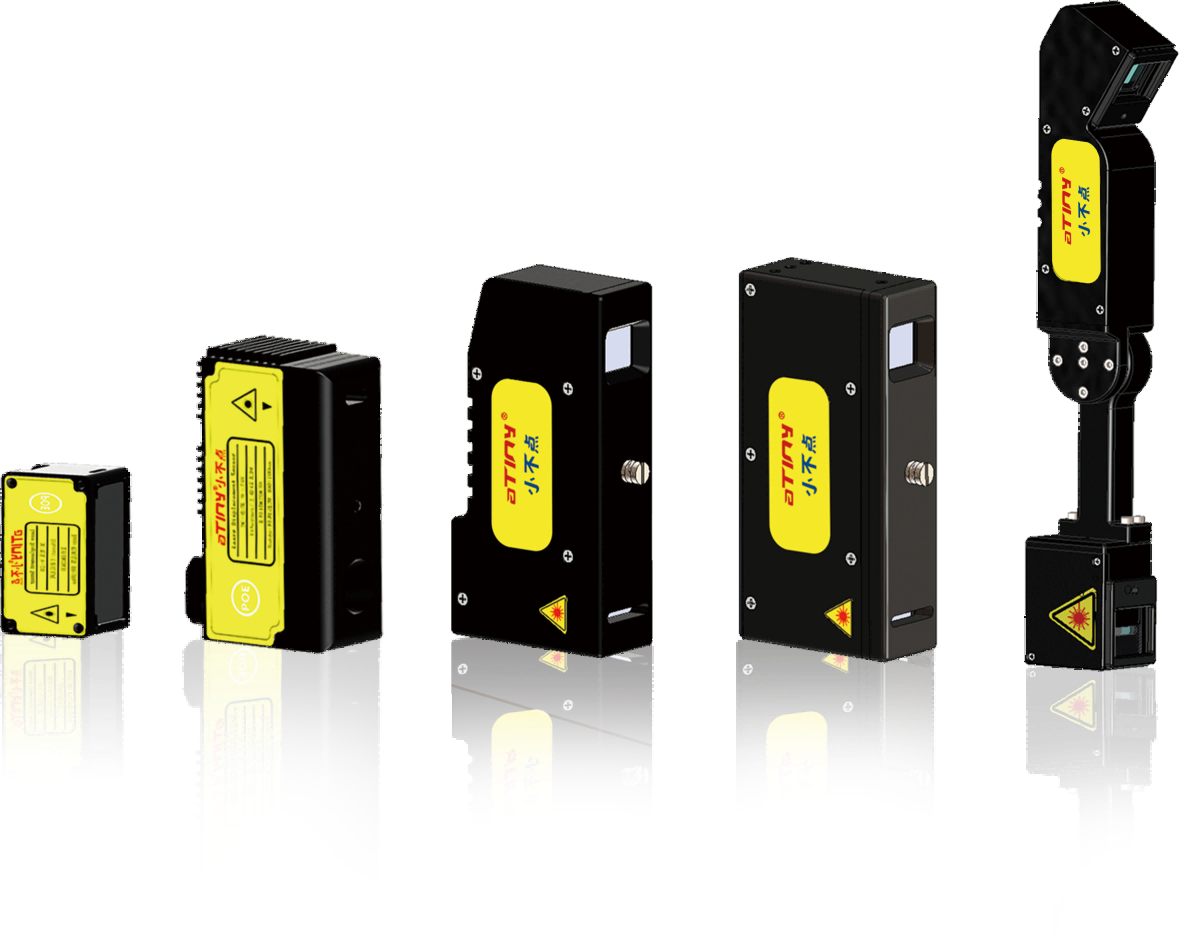

※ 支持多種檢測距離規格；
※ 寬電壓輸入范圍，適應不同工業環境；
※ 支持POE供電，簡化現場布線。
產品應用

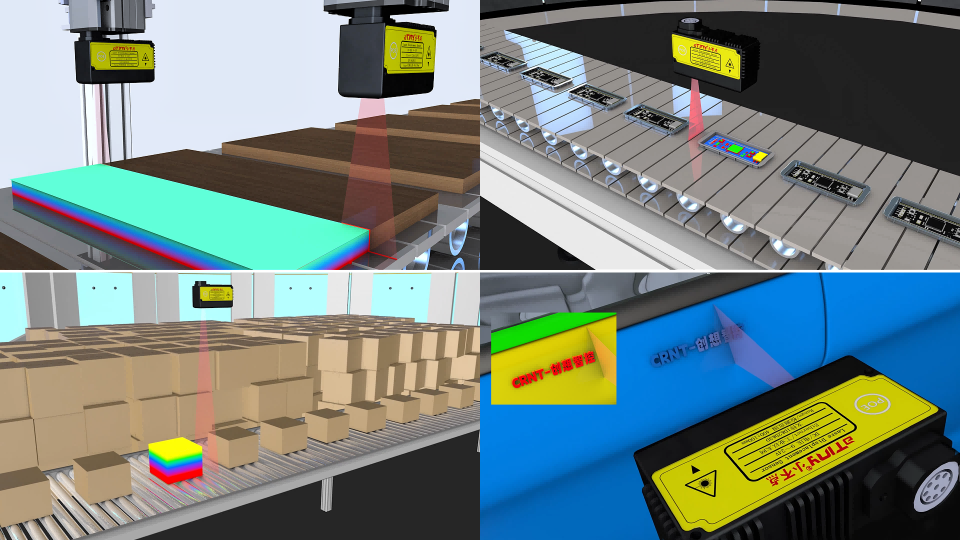

激光位移傳感器可解決傳統接觸式檢測方式難以實現的問題，實現輪廓檢測、角度測量、間距檢測、缺陷檢測、平面度檢測、物體定位、3D掃描以及機器人視覺應用。

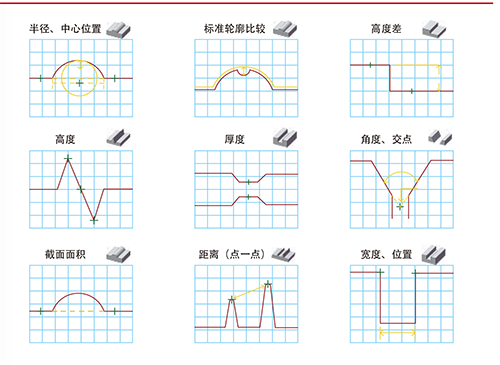

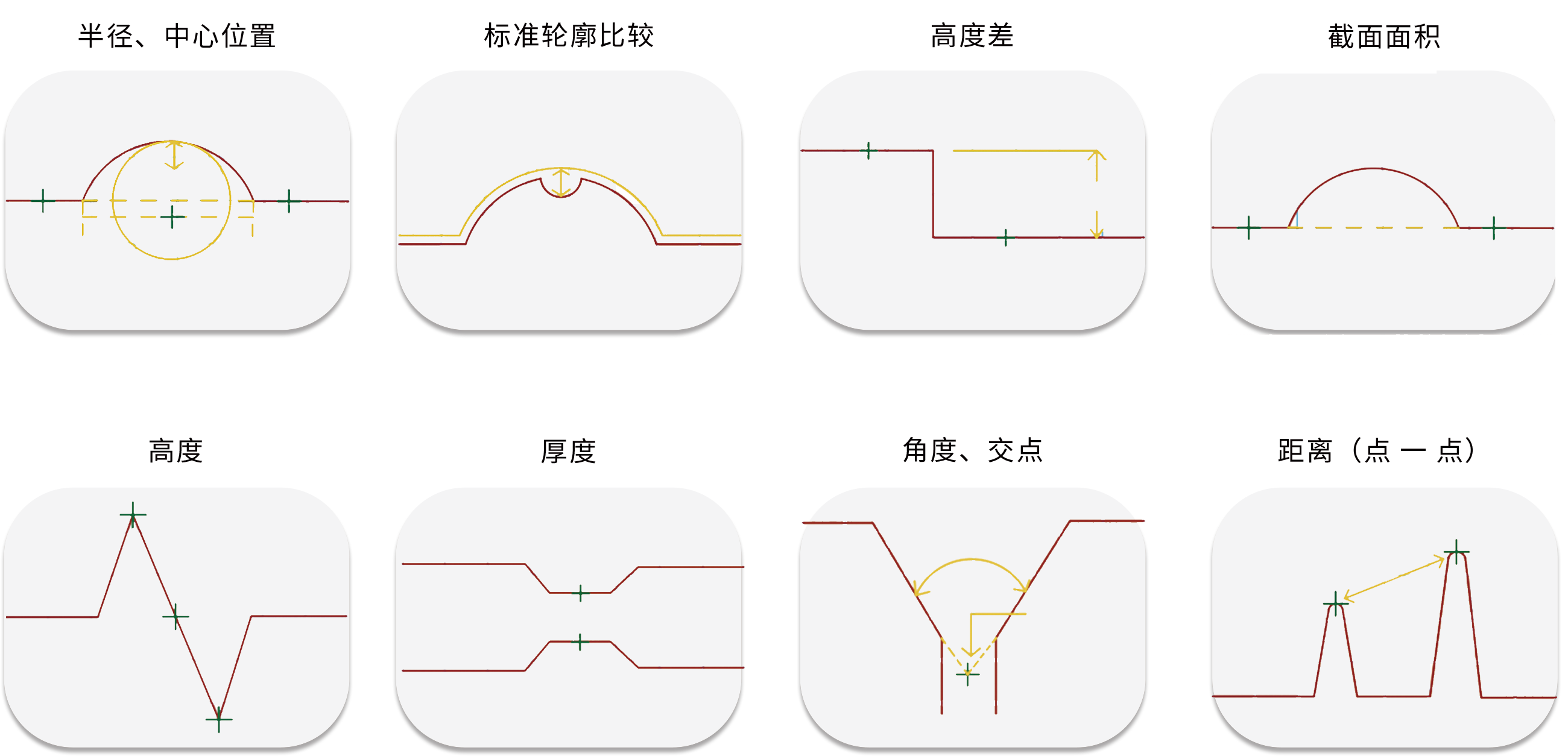

74種測量模式，實現多種工業檢測需求
可實現功能
2D測量：精準測量高度、高度差、寬度、位置、形狀、厚度、振動等參數。

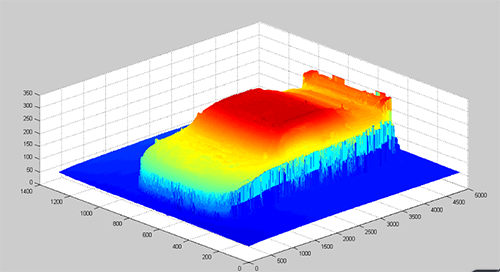

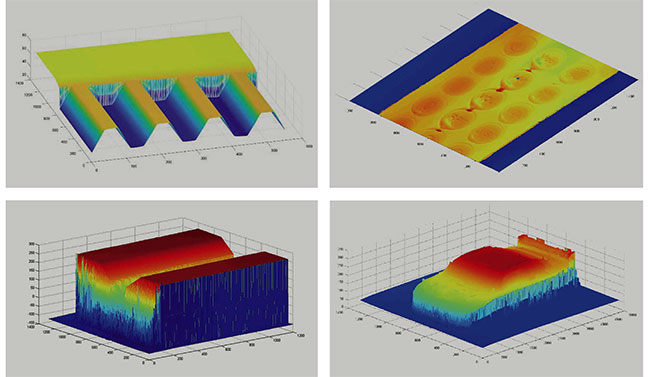

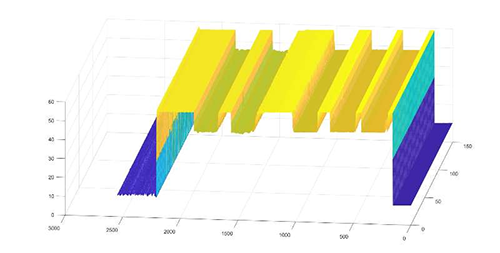

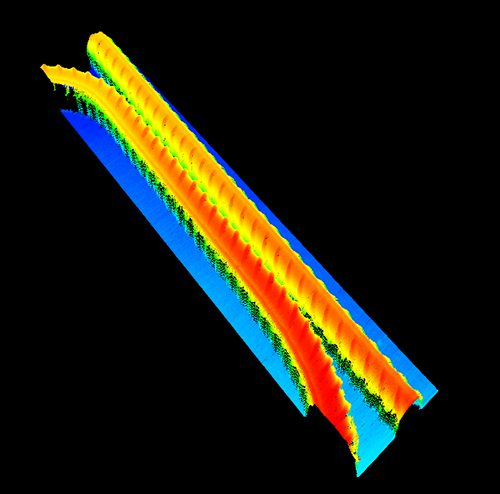

3D測量：采集三維圖像并進行數據處理，實現工件輪廓檢測及產品質量分析。

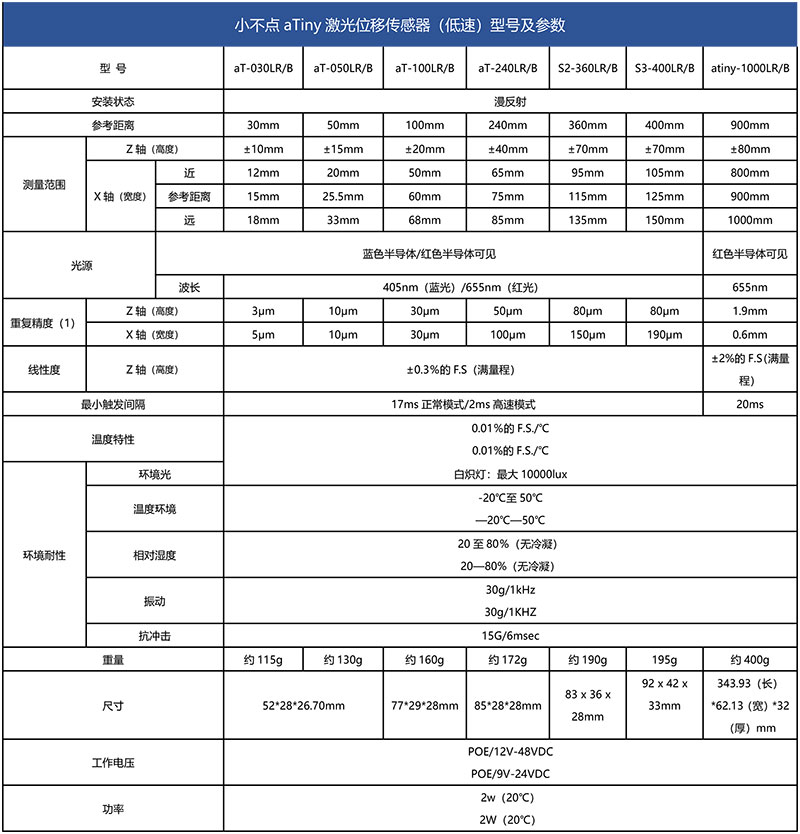

產品參數
* 產品會有升級更新，最新參數請參考最新版規格書
| 參數名稱 | CXZK-aT-50LR/B | CXZK-aT-100LR/B | CXZK-aT-S1LR | CXZK-aT-S3LR |
|---|---|---|---|---|
| 安裝狀態 | 漫反射 | |||
| 參考距離 | 50 | 100 | 220 | 390 |
| Z軸測量范圍（高度）（mm） | ±15 | ±20 | ±40 | ±70 |
| X軸測量范圍（寬度）（mm） | 20—33 | 50-68 | 65-75 | 105-150 |
| X軸推薦測量距離 | 25 | 60 | 75 | 125 |
| 光源 | 藍色半導體可見 / 紅色半導體可見 | |||
| 重復精度（Z軸）（高度）（μm） | 10um | 30um | 50um | 80um |
| 重復精度（X軸）（寬度）（μm） | 10um | 30um | 100um | 190um |
| 線性度（Z軸）（高度） | ±0.3%的F.S（滿量程） | |||
| 最小觸發間隔 | 17ms正常模式 / 2ms高速模式 | |||
| 溫度特性 | 0.01%的F.S./℃ | |||
| 環境光 | 白熾燈：最大10000lux | |||
| 溫度（℃） | -20 ~ +60 | |||
| 振動 | 30g / 1kHz | |||
| 抗沖擊 | 15G / 6msec | |||
| 相對濕度 | 20至80%（無冷凝） | |||
| 尺寸（L/W/H）（mm） | 52 × 28 × 26.7 | 77 × 29 × 28 | 85 × 28 × 28 | 92 × 42 × 33 |
| 重量 | 約140 | 約160 | 約172 | 約195 |
| 工作電壓（POE）（V） | 12-24 | |||
| 功率（W） | 2（20℃） | |||
| * 以上參數是在實驗室情況下測量達到的結果 | ||||
