行業情況
煤氣罐（液化氣鋼瓶）是一種儲藏煤氣的鋼瓶，是應用廣泛的特種設備，是民用重復充裝液化石油氣、承受內壓的貯運式專用壓力容器。鋼瓶由瓶體、護罩、底座、瓶閥構成，要求安全可靠。
隨著社會經濟的發展和人民生活水平的提高以及民用燃料結構的變化，液化石油氣作為高效清潔燃料，連同盛裝氣體的鋼瓶已進入千家萬戶。液化石油氣屬于易燃易爆壓縮氣體，盛裝氣體的鋼瓶是一種移動式壓力容器，其安全問題尤為重要，而保證鋼瓶制造質量是確保鋼瓶安全使用的重要前提。
鋼瓶制造質量關鍵質量特性有：
? 鋼瓶主體材料的質量
? 鋼瓶容積質量
? 鋼瓶熱處理質量
? 瓶閥質量
? 鋼瓶主環焊縫質量
存在問題
焊接是煤氣鋼瓶制造的重要工序，對煤氣鋼瓶質量具有重要影響，因此需要對焊接過程進行嚴格控制。
目前煤氣瓶制造企業主要存在以下問題：
誤差大
以液化石油氣鋼瓶為例，由于采用薄鋼板冷壓成型，下料環節不可避免存在誤差；拼接焊過程中，夾具精度以及人工擺放也會產生偏差，最終導致焊縫實際位置與理論位置存在偏移。
生產效率低
目前鋼瓶焊接大多采用一臺環焊機配一個工人觀察并手動調整焊槍位置的方式進行焊接，自動化程度較低，生產效率受到限制。
生產質量及安全性差
人工長期操作容易受到疲勞、注意力下降等因素影響，導致焊縫一致性和穩定性降低。同時，焊偏的鋼瓶在壓力測試過程中容易產生安全隱患，增加生產成本并威脅操作人員安全。
煤氣鋼瓶主要焊縫為上下封頭連接位置的環焊縫，該焊縫質量直接影響鋼瓶整體性能，因此應采用自動焊接方式進行加工。
采用自動焊的目的在于保證焊縫質量穩定。由于煤氣鋼瓶屬于批量生產產品，只有自動焊接才能持續保持焊縫質量的一致性。
解決方案
創想激光焊縫跟蹤系統應用于煤氣鋼瓶焊接，可實現焊縫高精度跟蹤與自動糾偏，有效提升煤氣瓶焊接良品率，提高鋼瓶生產企業綜合競爭力。
設備介紹

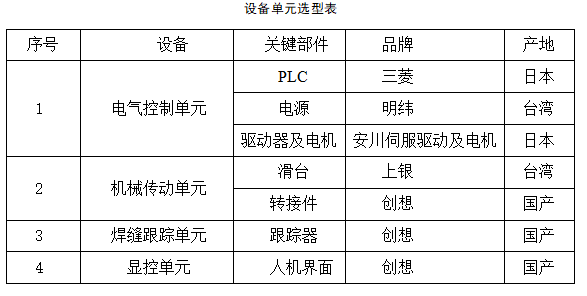

焊縫自動跟蹤焊設備主要由四個部分組成：電氣控制單元、機械傳動單元、焊縫跟蹤單元以及顯控單元。通過系統集成，實現設備由人工手動跟蹤向自動跟蹤的轉換，減少操作步驟，提高生產效率，同時改善焊接質量。焊縫自動跟蹤設備單元及選型情況如下圖所示。
系統組成

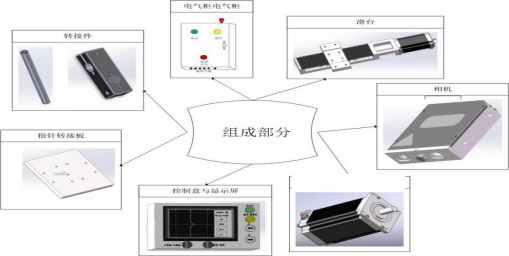

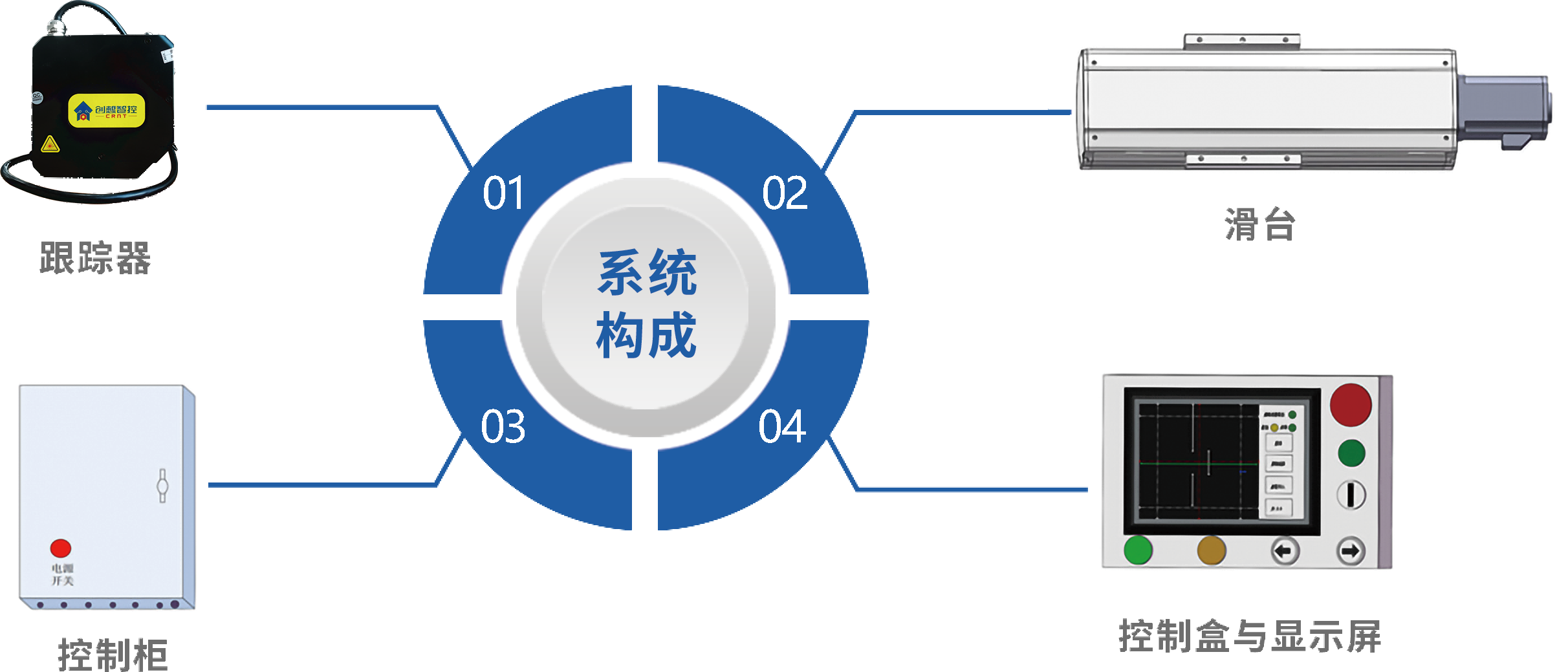

焊縫自動跟蹤焊設備系統組成如下圖所示：
系統控制流程
設備主要由激光跟蹤器、人機界面、微嵌屏、PLC控制柜、驅動器、跟蹤滑臺、擺動滑臺以及控制盒組成。
激光焊縫跟蹤器通過激光發射與接收，對焊縫進行實時檢測，并通過內部算法處理獲得焊縫圖像及偏差信號。焊縫圖像通過網口傳輸至顯示屏，實現焊縫狀態實時顯示。
伺服編碼器計算旋轉電機運行脈沖數，并轉換為行走距離發送給PLC，實現多層多道焊接控制。跟蹤器檢測出的焊縫位置數據通過以太網通訊發送至PLC，經PLC運算處理后轉換為控制脈沖，驅動執行機構調整焊槍位置、擺幅寬度以及焊接速度。
設備控制流程
機械部分安裝

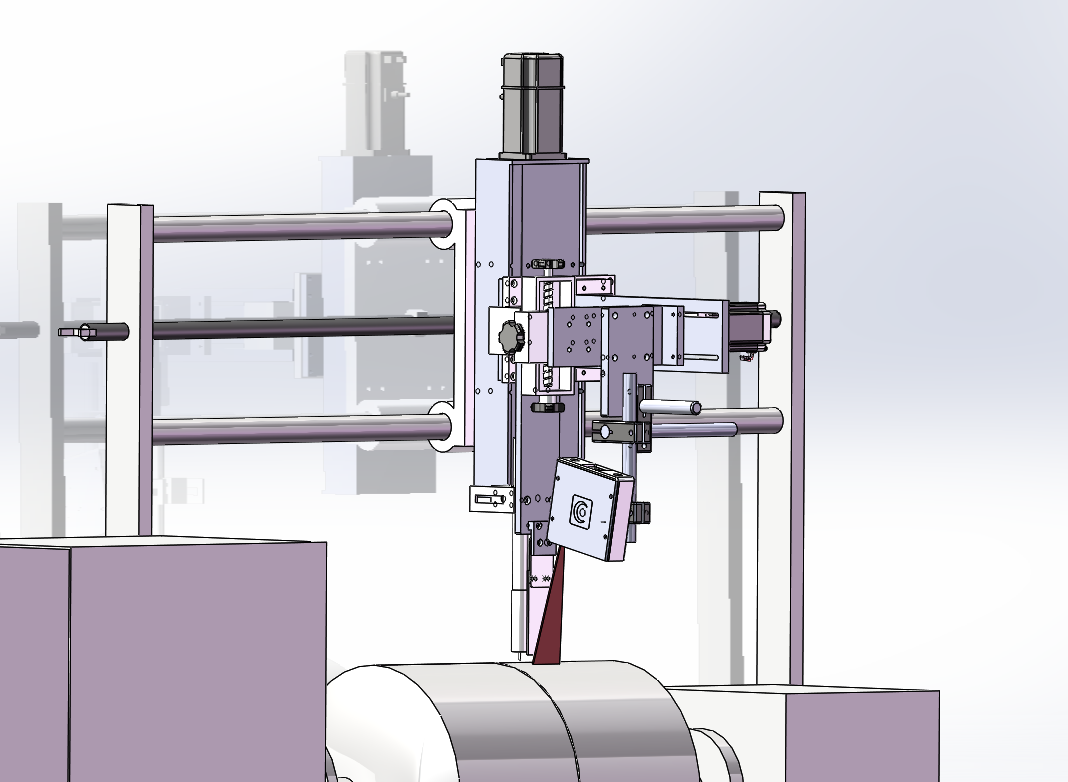

機械結構安裝圖
? 高低和左右滑臺實現焊縫偏移量的高低、左右補償；
? 擺動滑臺實現焊縫自適應擺動；
? 前進滑臺實現焊接速度調整；
? 絕緣桿實現跟蹤器與設備絕緣，保證設備穩定運行。
人機界面
控制盒圖示

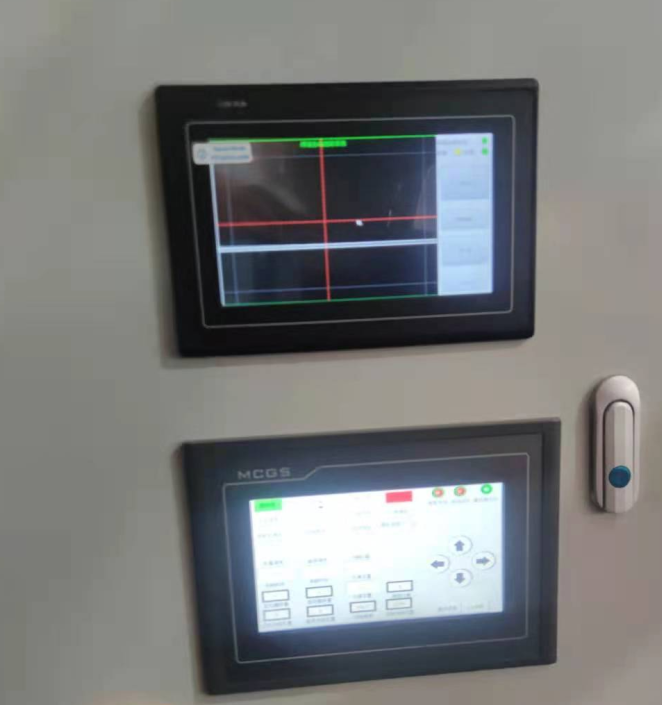

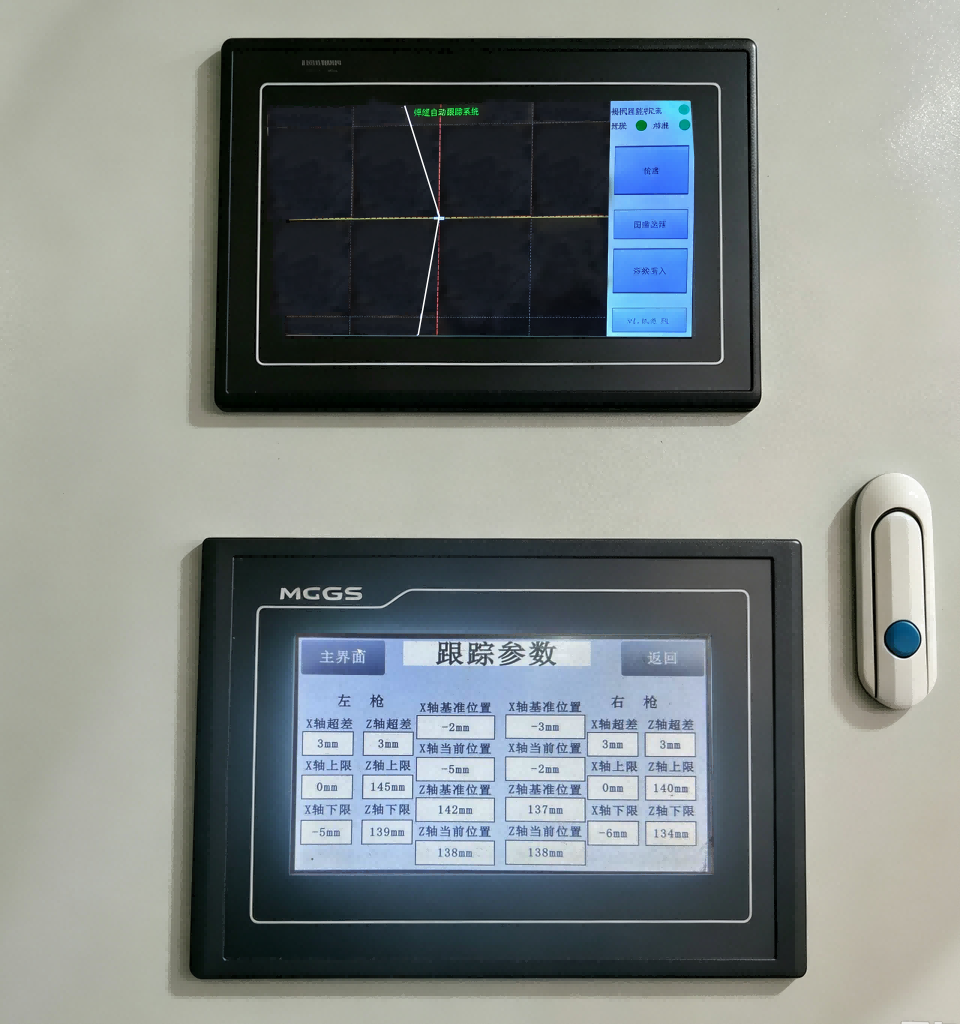

人機界面如圖所示，通過控制盒可實現以下操作：
? 查看跟蹤設備運行狀態，并設置控制參數；
? 手動控制跟蹤滑臺左右、上下移動；
? 實現手動與自動模式切換；
? 通過圖像觀察檢測效果，方便調試及問題分析；
? 通過顯示屏進入標定界面，完成跟蹤器與焊槍相對位置標定；
? 顯示通訊狀態及運行狀態。
軟件部分設計
? 按下機柜電源開關，為系統供電；
? 按下控制盒啟動按鈕，滑臺自動運行至焊接位置；
? 按下跟蹤按鈕，相機啟動并開始跟蹤，當綠燈亮起時表示焊縫對準完成；
? 啟動原設備焊接程序并開始焊接，系統接收到結束信號后自動停止跟蹤和焊接；
? 焊槍按照預設程序運行；
? 若運行過程中出現異常，可按停止按鈕重新啟動，系統運行至斷弧位置后重新開啟跟蹤和焊接功能。
創想智控智能傳感器
創想智控智能傳感器適配焊接機器人和焊接專機，提高焊接生產效率并穩定焊接質量，同時減少操作人員處于高溫、煙塵、強弧光環境中的時間，降低職業危害。
? 實現實時糾正焊縫偏差，智能實時跟蹤，引導焊槍自動焊接；
? 有效解決焊縫偏移問題，保證焊縫成形質量，提高產品一致性。
