在厚板結構件、壓力容器、工程機械、船舶構件、管道法蘭、重型裝備等焊接制造場景中，多層多道焊接是一種非常常見且關鍵的工藝方式。尤其是在中厚板及大熔深焊接中，為了保證焊縫強度、成形質量和結構可靠性，往往需要通過多次填充、多次蓋面來完成整條焊縫。
但是在多層多道焊接實際過程中，通常會遇到焊縫軌跡變化大、層間焊道偏差明顯、焊槍路徑難以穩定復制等問題，傳統示教式焊接方式難以在復雜工況下持續保證焊接一致性。針對這個難題，創想智控焊縫跟蹤系統為多層多道焊接提供了高效穩定的自適應焊接解決方案。
一、多層多道焊接有哪些難題？
與單道焊接相比，多層多道焊接的難點并不只是“焊得更多”，而在于每一層焊道都會對下一層焊接條件產生影響。
在實際焊接過程中，常見問題包括：

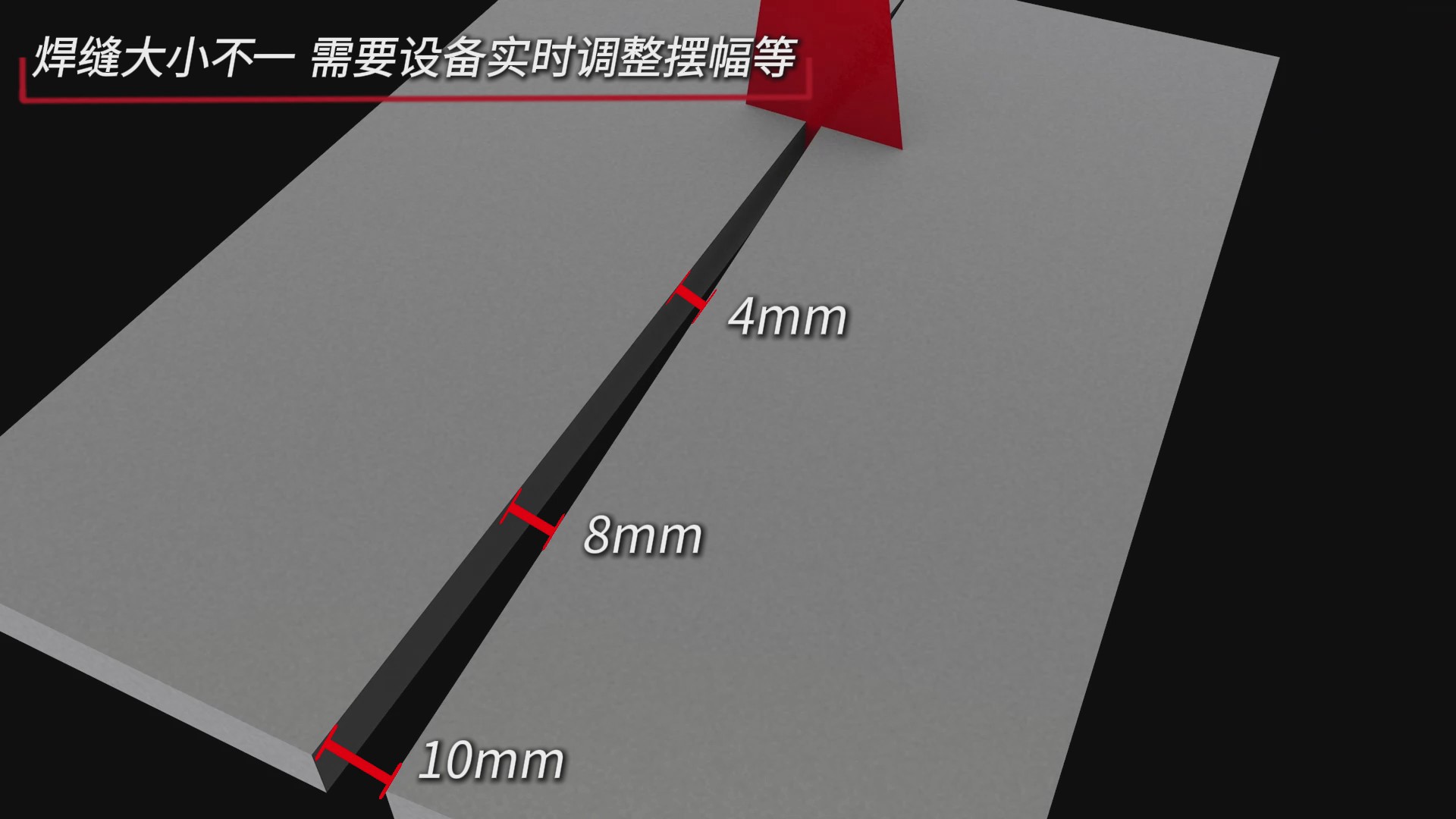

坡口尺寸和裝配間隙不一致
工件加工誤差、裝配誤差會導致焊縫中心線、間隙寬度和坡口角度發生變化。
前一層焊道成形不完全相同
即使同一套程序，不同位置的熔敷量、焊道余高、寬度和中心位置也可能存在偏差。
熱輸入累積導致焊縫狀態變化
多層焊接過程中，母材和焊縫區域的熱變形會逐漸疊加，使后續焊接路徑更難固定。
示教軌跡難以完全適配每一層焊道
第一層可以示教，第二層、第三層、蓋面層就不能照抄，導致焊槍偏焊、焊偏、咬邊、未熔合等風險增加。
因此多層多道焊接不能僅依賴“固定軌跡”，也需要具備實時感知焊縫狀態、自動修正焊接路徑、適應層間變化的能力。所以，創想智控焊縫跟蹤系統在多層多道焊接中變得不可或缺。
二、創想智控焊縫跟蹤系統用于多層多道焊接的優勢

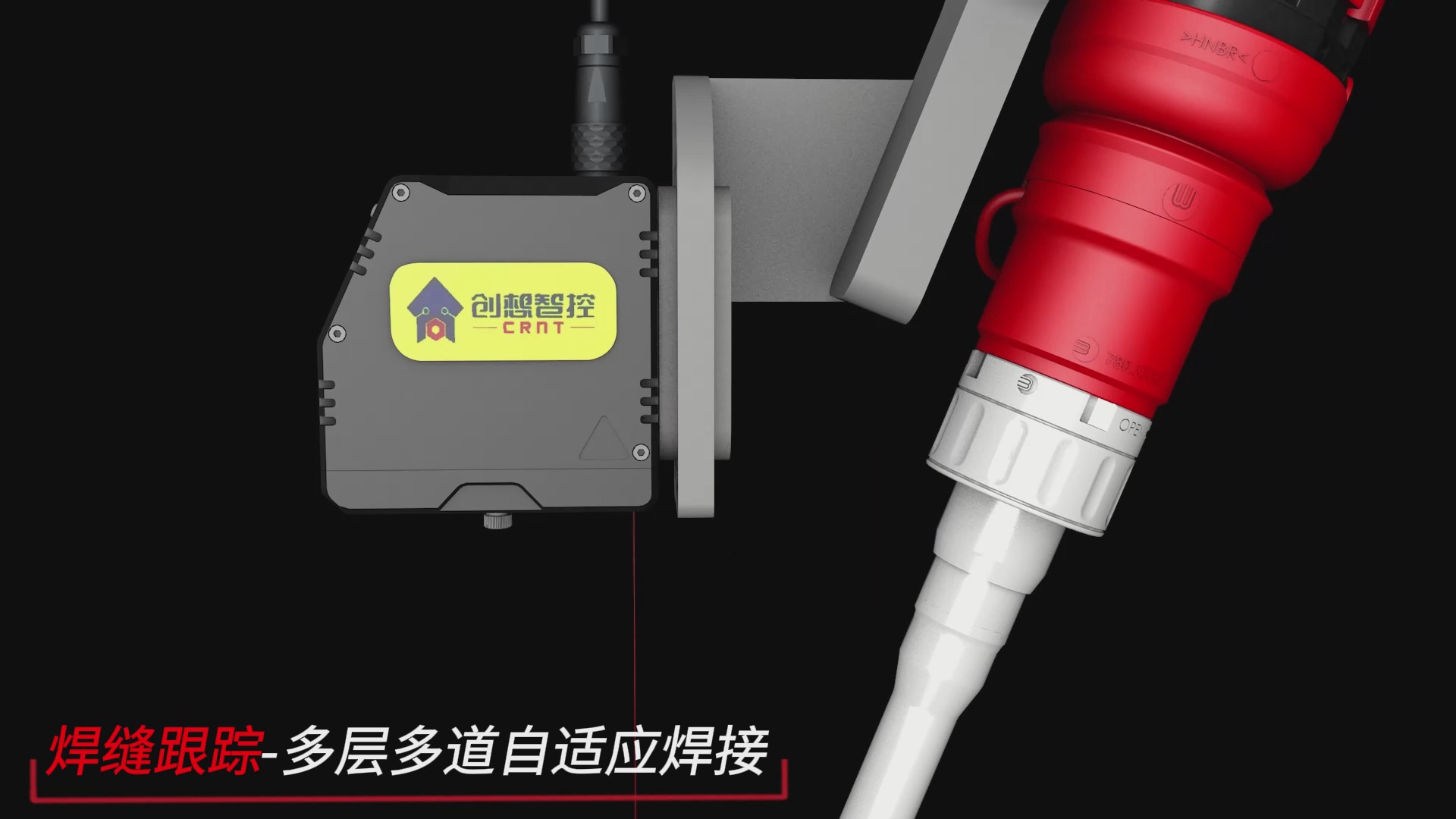

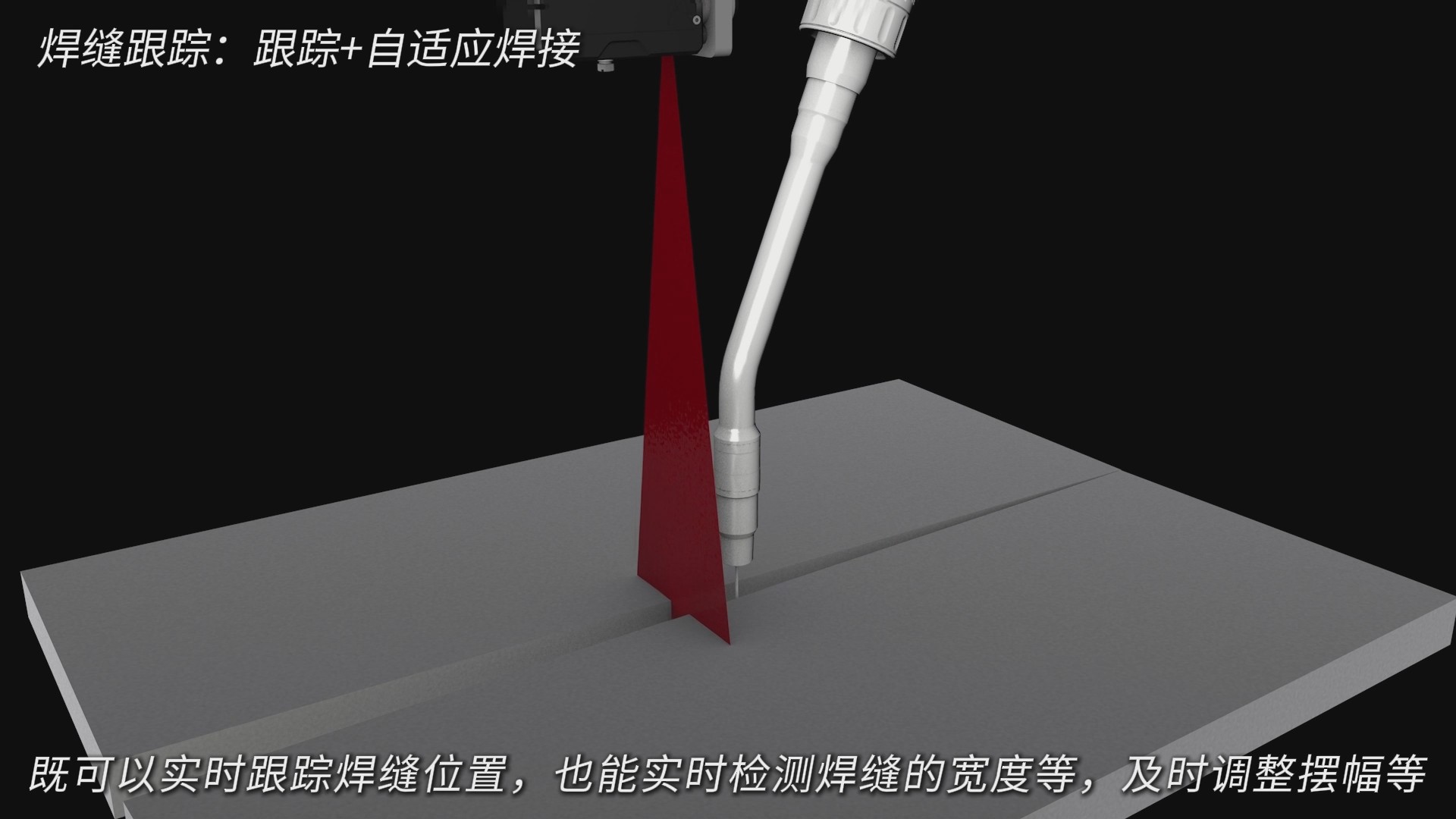

創想智控焊縫跟蹤系統基于激光掃描與視覺識別技術，可對焊縫輪廓、坡口特征及焊道位置進行實時檢測，并將偏差信息反饋給機器人、專機或自動焊接設備，實現焊接軌跡的動態修正。
在多層多道焊接應用中，焊縫跟蹤系統的作用主要有下面幾點：
1. 實時識別焊縫中心，自動修正焊槍位置

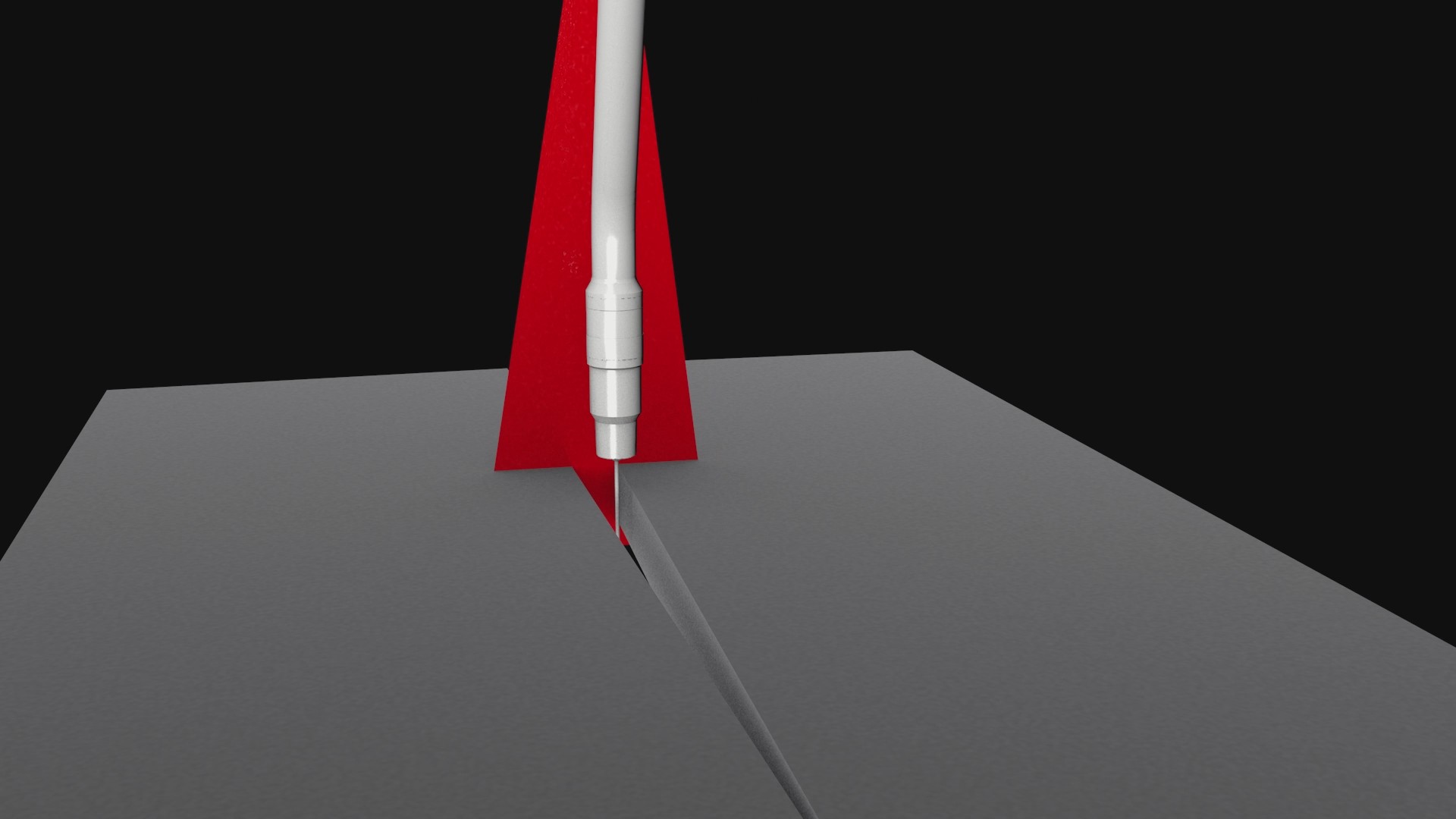

在每一層焊接開始前，系統可對當前待焊區域進行掃描識別，獲取焊縫中心線、焊道邊緣、坡口輪廓等關鍵特征信息。即使由于前一道焊接造成焊縫位置發生輕微偏移，系統也能自動識別并修正焊槍運行路徑。
這就讓焊接設備不再“盲目走程序”，而是根據實際焊縫狀態進行動態調整，從而提升多層焊接的一致性與可靠性。
2. 適應層間焊道變化，實現逐層自適應焊接
多層多道焊接中，最常見的問題之一就是：上一層焊得再好，也不代表下一層位置完全一致。
創想智控焊縫跟蹤系統可針對每一層焊道進行重新識別和定位，使焊接路徑始終圍繞“當前實際焊縫”進行修正，而不是依賴初始示教軌跡。這樣即使前幾層焊道出現輕微累積誤差，系統也能及時補償，減少偏焊和焊道跑偏的情況。
對于需要進行打底焊、填充焊、蓋面焊的工藝場景，焊縫跟蹤器更為關鍵。
3. 支持復雜坡口及中厚板焊接場景
在厚板對接、V型坡口、X型坡口、U型坡口等復雜工藝中，多層多道焊接往往伴隨著更大的裝配公差和更復雜的焊縫輪廓變化。傳統依賴人工修正或固定程序補償?shù)姆绞?，不僅效率低，而且穩定性差。
創想智控焊縫跟蹤系統可以適配多種焊縫形式，針對復雜坡口輪廓進行穩定識別，在焊接過程中持續輸出有效的跟蹤數據，為自動焊接設備提供更可靠的路徑參考，幫助設備更好地適應復雜工件與批量生產需求。
三、多層多道焊接中，創想智控方案能解決哪些問題？
在實際項目應用中，創想智控焊縫跟蹤系統能夠幫助企業解決下列難題：
1. 減少焊縫偏移等返修問題
在多層多道焊接中，一旦某一層焊槍偏離焊道中心，誤差就會在后續層數中逐步擴大，最終造成焊縫成形不良、邊緣覆蓋不足甚至返修。通過實時跟蹤與自動修正，就能夠顯著降低此類風險。
2. 降低人工干預的頻率
傳統多層焊接中，操作人員往往需要反復觀察焊縫狀態、手動修正軌跡或重新示教，耗時耗力。采用焊縫跟蹤系統后，可減少人工反復調整，提高設備連續作業能力。
3. 提升焊接一致性
對于批量化生產場景而言，焊接一致性往往比“單次焊得漂亮”更重要。創想智控系統可幫助設備在不同批次工件、不同層道條件下保持更穩定的焊接表現，提升整體生產可控性。
4. 提高自動化設備的適應能力
當工件來料誤差、裝配偏差或熱變形不可完全避免時，焊縫跟蹤系統就成為自動焊接設備“補足適應能力”的關鍵模塊。它不僅提升焊接質量，也讓自動化系統真正的做到落地可用。
四、適用于哪些行業與工藝場景？
創想智控焊縫跟蹤系統在多層多道焊接中的應用，尤其適用于以下行業和場景：
壓力容器與儲罐制造
工程機械結構件焊接
管道、法蘭及厚壁筒體焊接
船舶與海工結構焊接
橋梁鋼結構與重型裝備制造
大型箱體、底盤、支撐件焊接
需要多層填充及蓋面焊接的中厚板工件
不管是機器人焊接、自動焊接專機，還是部分定制化焊接設備，創想智控焊縫跟蹤系統都可根據應用需求進行適配，為客戶提供更具針對性的焊接自動化支持。
創想智控焊縫跟蹤系統憑借實時識別、動態修正和自適應補償能力，能夠有效應對多層焊接過程中焊縫位置變化、層間誤差累積和路徑偏移等問題，為企業構建高效高質量的生產方案。未來，創想智控也將持續深耕焊接智能感知與自動化控制領域，為更多行業客戶提供穩定、實用、可落地的焊接自動化解決方案。
