智能制造不斷的推進，充氣柜制造也逐步采用機器人替代了人工焊接，但在實際生產過程中，充氣柜自動化焊接存在偏差仍是許多企業面臨的問題。機器人明明按照示教軌跡運行，為什么實際焊接時還是會出現焊偏、漏焊、咬邊甚至焊縫質量不穩定？
問題的關鍵往往不在機器人本身，而在于工件實際位置與機器人示教軌跡之間存在偏差。
一、為什么充氣柜自動化焊接容易出現偏差？
充氣柜通常涉及箱體、框架、面板及加強結構等部件的焊接，焊縫數量較多，對焊接位置精度和一致性要求較高。在實際生產過程中，以下因素都可能導致焊縫位置發生變化：
1. 工件加工誤差
鈑金下料、折彎、切割等工序不可避免地存在一定加工誤差，使實際焊縫位置與理論尺寸產生偏差。
2. 裝配誤差
充氣柜在組裝過程中，不同零部件之間可能存在間隙、錯邊或位置偏移。即使單個零件尺寸符合要求，裝配完成后的實際焊縫位置仍可能與示教軌跡不同。
3. 夾具定位誤差
機器人焊接通常依賴夾具對工件進行定位。如果工件每次裝夾的位置存在變化，機器人按照固定軌跡焊接就容易出現偏差。
4. 焊接過程中的熱變形
焊接過程中產生的大量熱量會使工件發生熱脹冷縮和局部變形，尤其是薄板結構，焊縫位置可能隨著焊接過程發生變化。
因此，傳統的“示教一次、固定軌跡重復焊接”方式，在實際生產中容易受到工件一致性的限制。
二、機器人找不到真實焊縫
這是自動化焊接中非常關鍵的一點。
機器人本身可以按照程序精準地執行運動，但它執行的是預先設定的理論軌跡。
如果工件實際位置發生變化：
理論焊縫位置 ≠ 實際焊縫位置
機器人依然會沿著原來的軌跡運行，但焊槍可能已經偏離真實焊縫。
所以，解決充氣柜自動化焊接偏差問題，僅僅提高機器人重復定位精度并不能從根本上解決問題。切實有效的辦法，是讓機器人在焊接前或焊接過程中主動識別實際焊縫位置，并根據檢測結果自動修正焊接軌跡。
三、創想智控焊縫跟蹤系統，讓機器人“找得到”焊縫

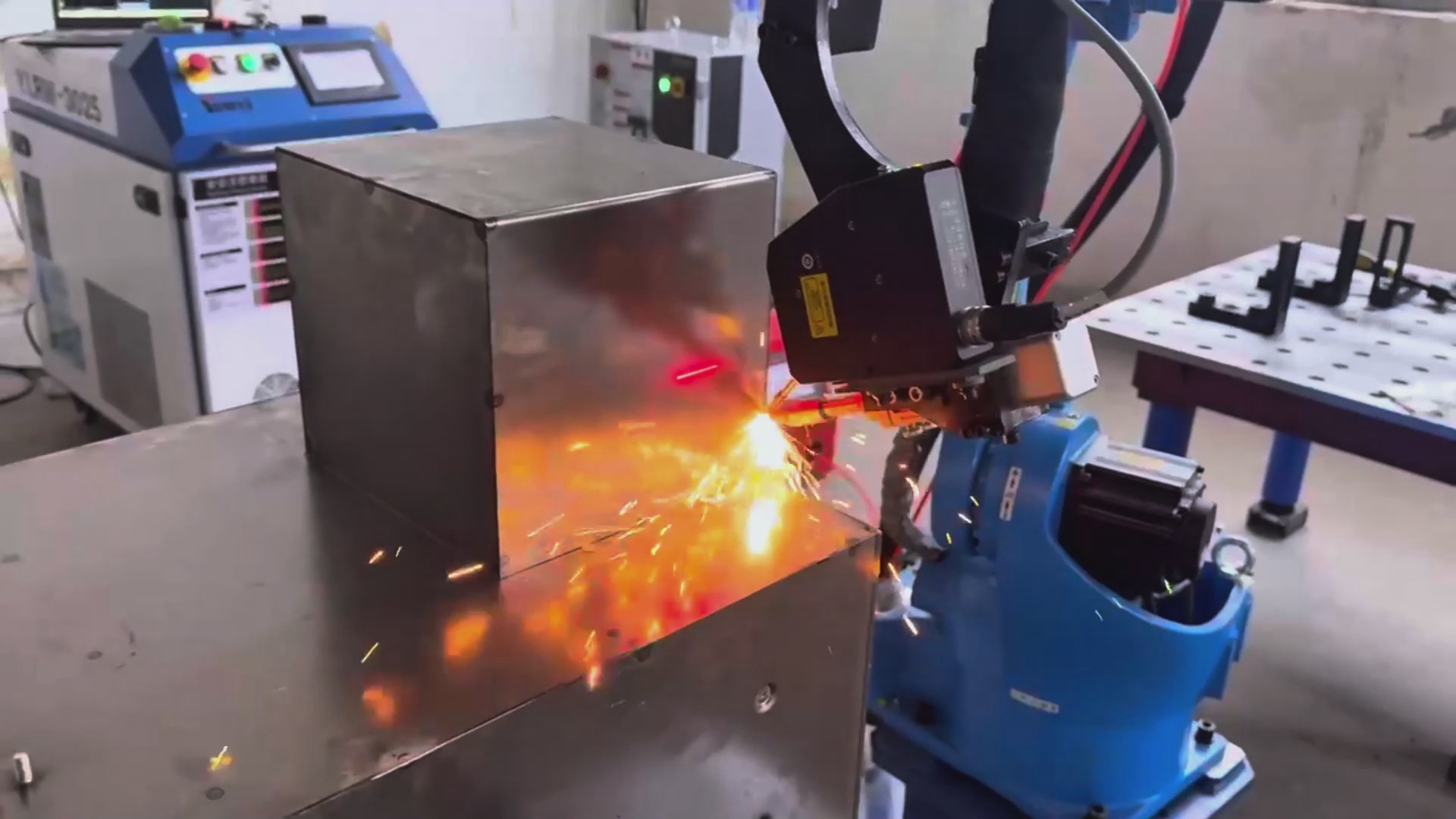

針對充氣柜自動化焊接過程中存在的焊縫偏移問題，創想智控推出的激光焊縫跟蹤系統，通過激光視覺檢測技術獲取焊縫實際位置，并將檢測結果實時傳遞給機器人控制系統。
機器人不再完全依賴固定示教軌跡，而是根據實際焊縫位置進行自動調整，從而提升自動化焊接對工件偏差的適應能力。
1. 焊前激光尋位

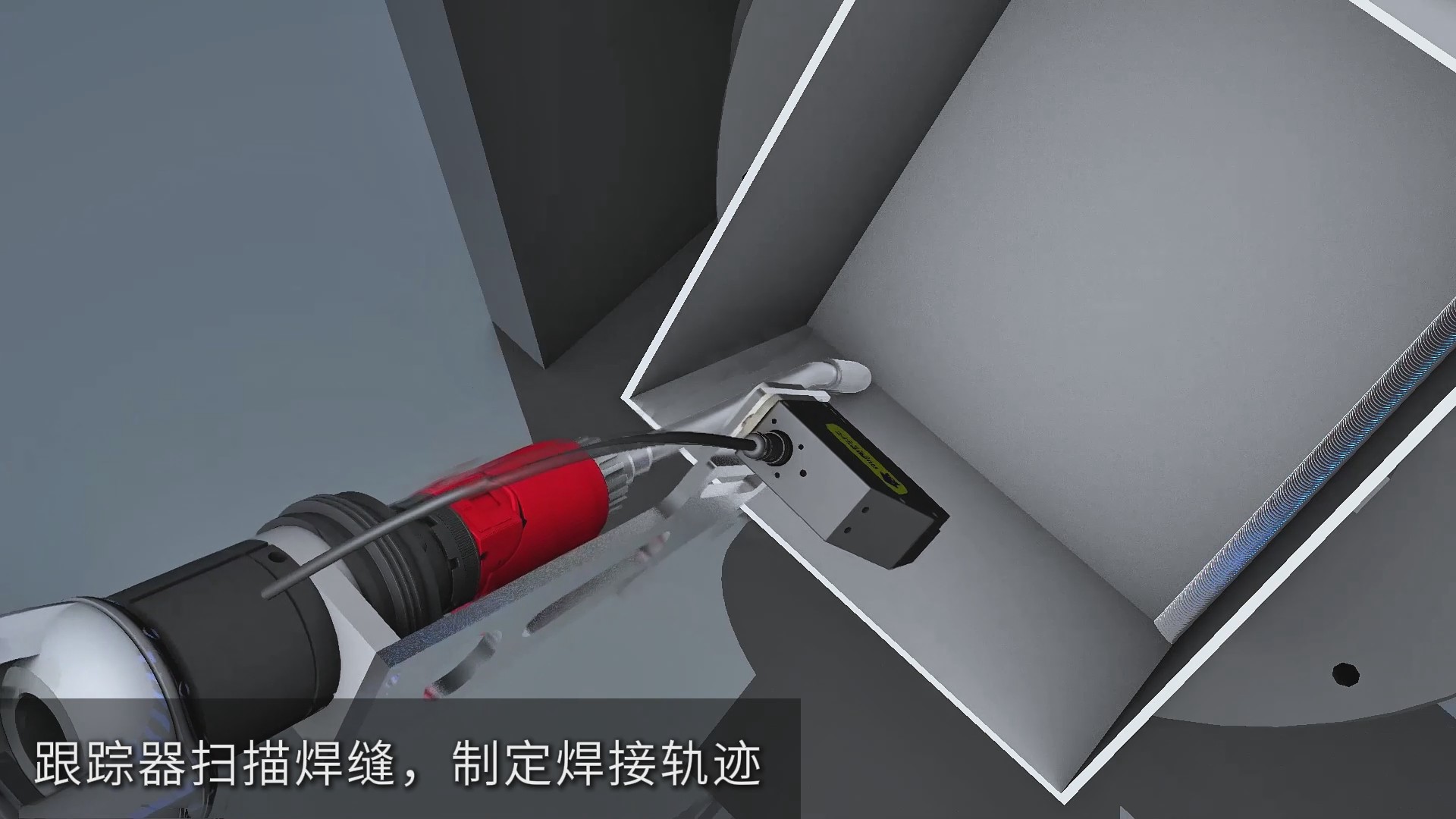

在正式焊接之前，激光焊縫跟蹤傳感器對充氣柜焊接區域進行掃描，識別焊縫的實際位置。
即使工件存在一定的平移、旋轉、裝配偏差，系統也能夠根據實際檢測結果尋找焊縫。
2. 自動修正焊接軌跡

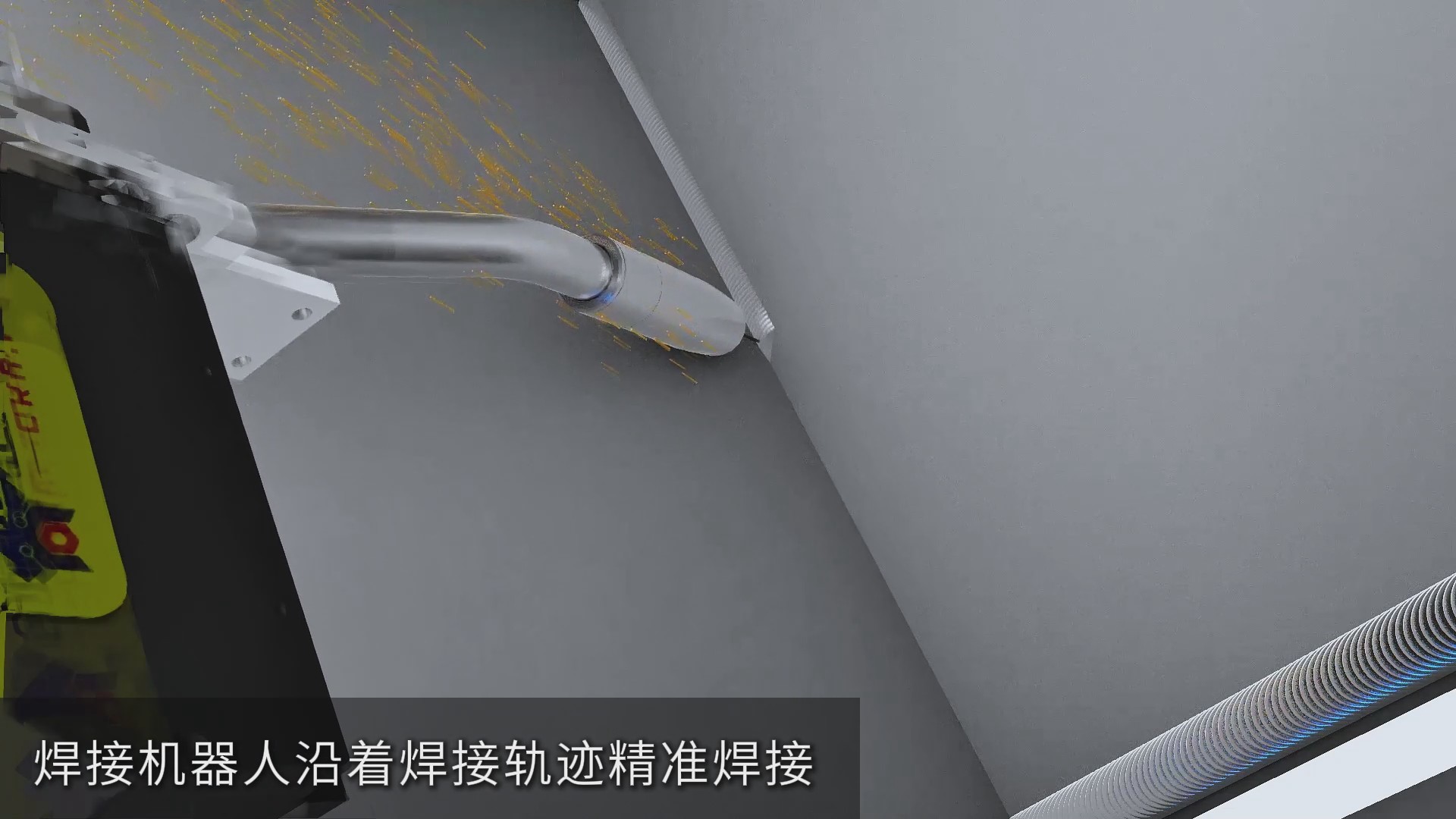

系統將檢測到的焊縫位置信息傳遞給機器人，機器人根據實際焊縫位置自動修正焊槍軌跡。
這樣可以有效減少由于工件定位偏差造成的焊偏問題。
3. 焊接過程中實時跟蹤
對于長距離焊縫或焊接過程中容易發生變形的工件，推薦運用實時焊縫跟蹤方式。
傳感器持續檢測焊縫位置，當焊縫發生偏移時，系統實時調整焊槍位置，使焊槍始終保持在實際焊縫附近。
4. 減少重復示教
傳統機器人焊接需要針對標準工件進行示教，當工件尺寸、裝配位置或擺放狀態發生變化時，往往需要重新調整程序。
采用焊縫跟蹤技術后，可以利用視覺檢測結果補償部分工件位置偏差，降低機器人對高精度定位夾具和重復示教的依賴。
四、充氣柜智能化焊接方案
針對充氣柜箱體、框架、加強筋及相關結構件的自動化焊接，可以根據實際工藝選擇不同的焊縫檢測方式。
工件上料 → 激光掃描 → 識別實際焊縫 → 計算焊縫偏差 → 修正機器人軌跡 → 自動焊接 → 實時跟蹤
通過將激光視覺、焊縫識別和機器人控制相結合，可以進一步提升充氣柜焊接生產線的自動化和智能化水平。
對于焊縫位置相對固定、但工件每次裝夾存在偏差的應用，可以重點采用焊縫尋位；對于焊接過程中容易發生熱變形或焊縫位置持續變化的應用，則可以采用實時焊縫跟蹤。
五、從“固定軌跡焊接”走向“智能感知焊接”
充氣柜自動化焊接的核心問題，并不是機器人能不能精準運動，而是機器人能否獲得真實、準確的焊縫位置信息。
傳統自動化焊接主要依靠：
示教軌跡 → 固定運行 → 重復焊接
而加入創想智控焊縫跟蹤系統后，可以進一步升級為：
視覺檢測 → 自動尋位 → 軌跡修正 → 智能焊接
機器人負責執行，視覺系統負責感知，兩者協同工作，使焊接系統能夠更好地適應實際生產中的工件偏差。
面對各種自動化焊接過程中常見的焊偏、漏焊、焊縫位置不一致等問題，單純依靠提高機器人精度并不能完全解決實際生產中的偏差。協同激光焊縫跟蹤系統，可以對實際焊縫進行視覺識別和定位，并根據檢測結果對機器人焊接軌跡進行調整，實現從“按照固定軌跡焊接”向“根據實際焊縫智能焊接”的升級。
如果您也遇到了這類問題，歡迎聯系我們，創想智控會提供針對性的焊縫尋位與跟蹤解決方案，幫助企業提升焊接自動化水平。
