系統簡介
創想智控自主研發的螺旋管焊縫自動跟蹤系統，專門針對螺旋管生產過程中的焊縫偏移問題研發，可滿足不同規格、不同管徑螺旋管的焊縫檢測與自動跟蹤焊接需求。
系統可實現現有螺旋管自動化專機設備升級改造，通過激光實時檢測焊縫位置，并自動調整焊槍運動軌跡，減少人工操作，提高焊接一致性和穩定性，降低勞動強度及用工成本，提升產品質量。
產品構成
螺旋管焊縫自動跟蹤系統主要由激光焊縫跟蹤器、PLC電氣控制柜、滑臺、轉接件及連接線纜等組成。
解決問題
? 焊道外觀連續穩定，無急轉彎，提高內外焊縫對準精度。
? 實時檢測焊縫位置，避免焊偏問題，減少返修及補焊成本。
? 降低工作人員勞動強度，提高螺旋管生產自動化水平。
? 減少人工干預，降低生產用工成本。

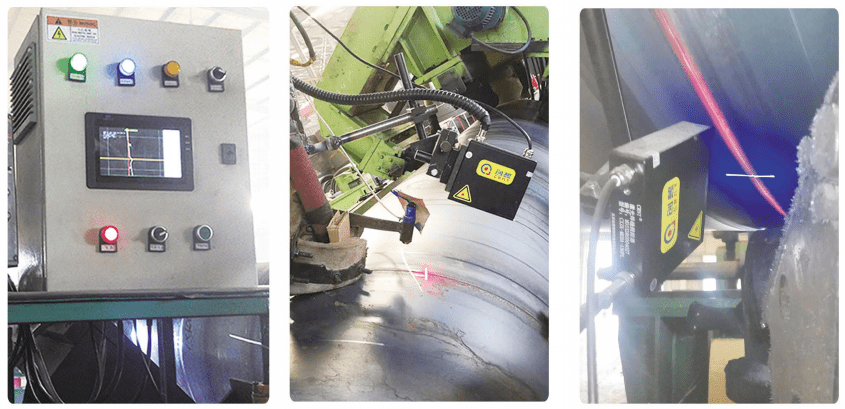

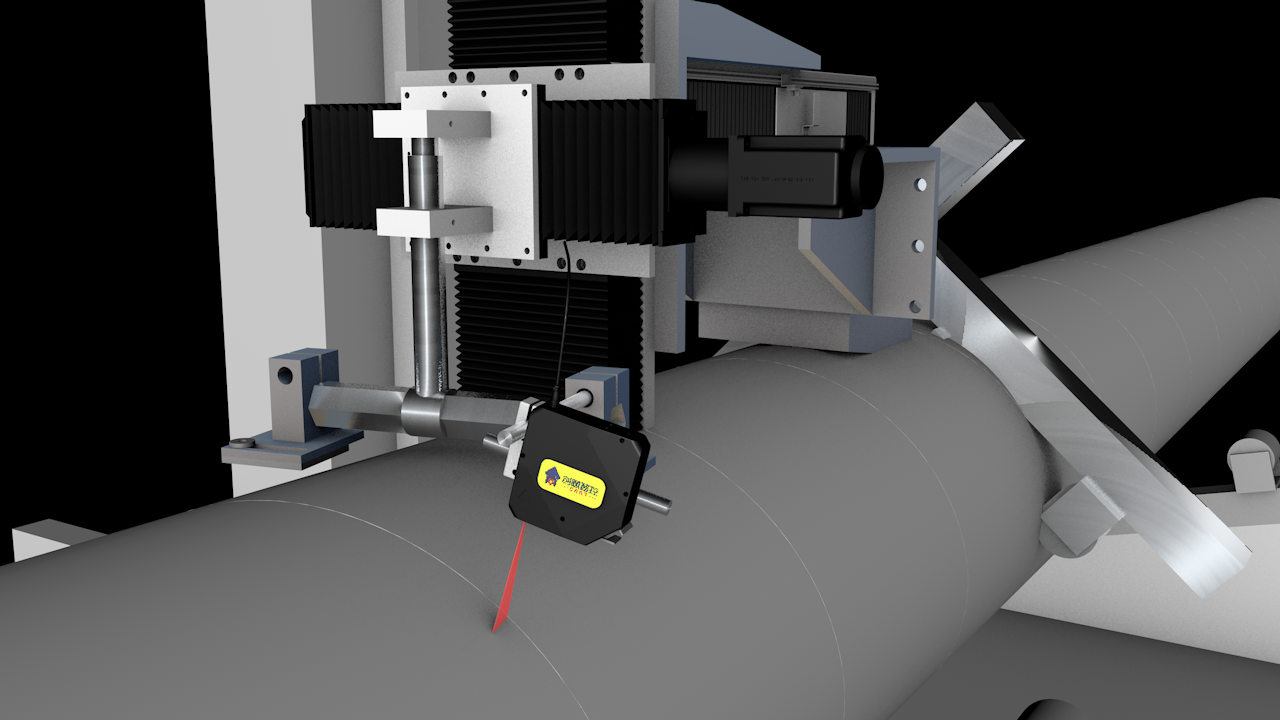

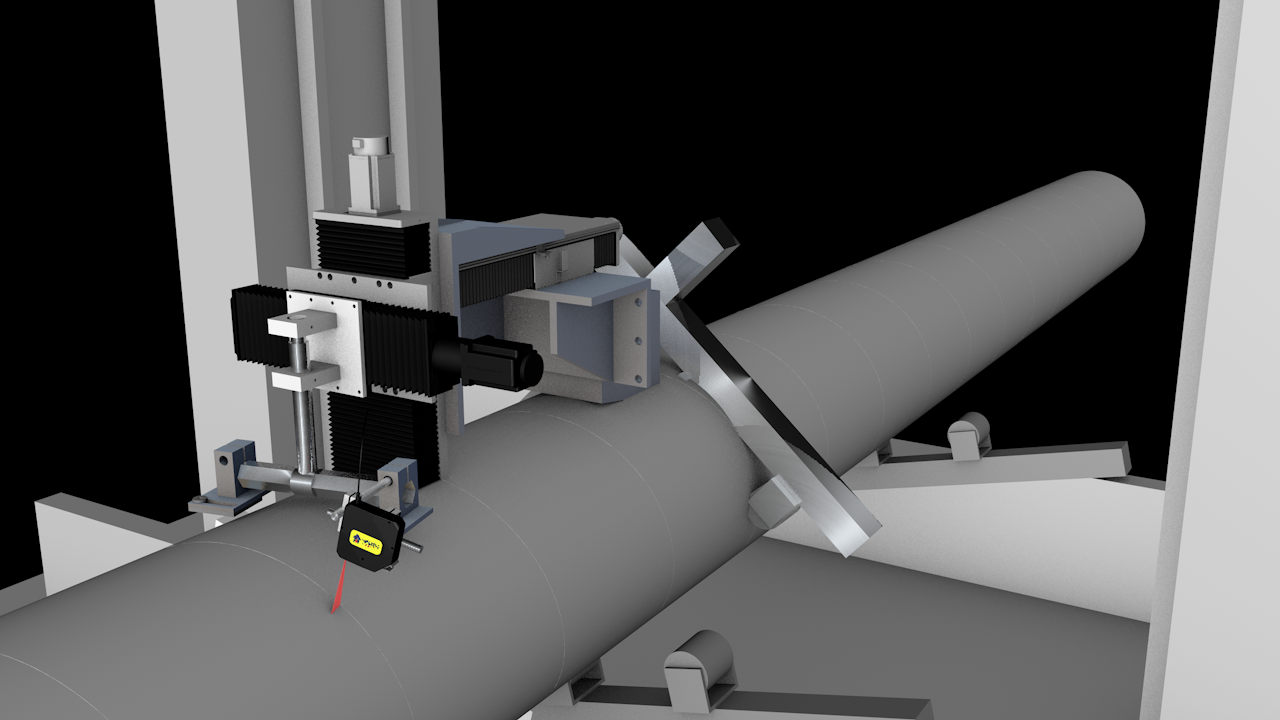

安裝效果圖

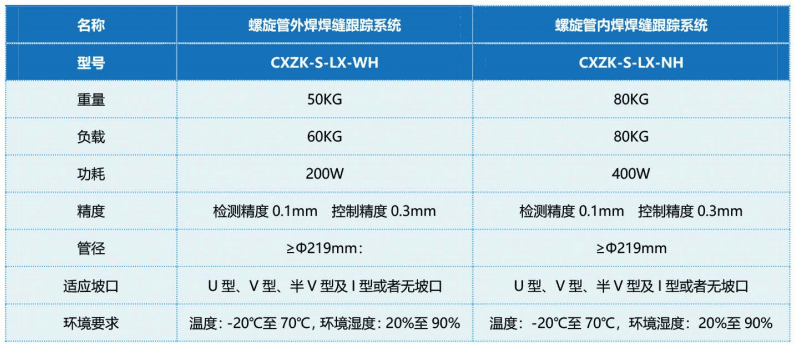

產品參數
| 參數名稱 |
螺旋管外焊焊縫跟蹤系統 CXZK-S-LX-WH |
螺旋管內焊焊縫跟蹤系統 CXZK-S-LX-NH |
| 重量 | 50 KG | 80 KG |
| 負載 | 60 KG | 80 KG |
| 功耗 | 200 W | 400 W |
| 精度 | 檢測精度 0.1 mm，控制精度 0.3 mm | |
| 管徑 | ≥ Φ219 mm | |
| 適應坡口 | U型、V型、半V型及I型或者無坡口 | |
| 環境要求 | 溫度:-20°C至70°C，環境濕度:20%至90% | |
系統優勢
? 設備功耗低，滿足長期穩定運行需求。
? 設備重量輕，方便現場安裝與維護。
? 安裝調試時間短，提高設備改造效率。
? 支持手動/自動模式切換，滿足不同生產需求。
? 無需額外配置氣冷或水冷系統，降低設備維護成本。
