系統簡介
鋼瓶環縫焊接過程中，由于沖壓拉伸設備加工誤差，容易導致封頭不圓、不正，以及焊縫位置和尺寸發生變化，造成焊接質量不穩定，產品報廢率較高，傳統方式難以高效率實現自動化焊接。
創想智控自主研發的鋼瓶焊縫跟蹤系統，采用激光實時跟蹤技術，可自動檢測焊縫位置變化，并動態調整焊槍運動軌跡，實現鋼瓶環縫自動化焊接，提高焊接質量和生產效率。
產品構成

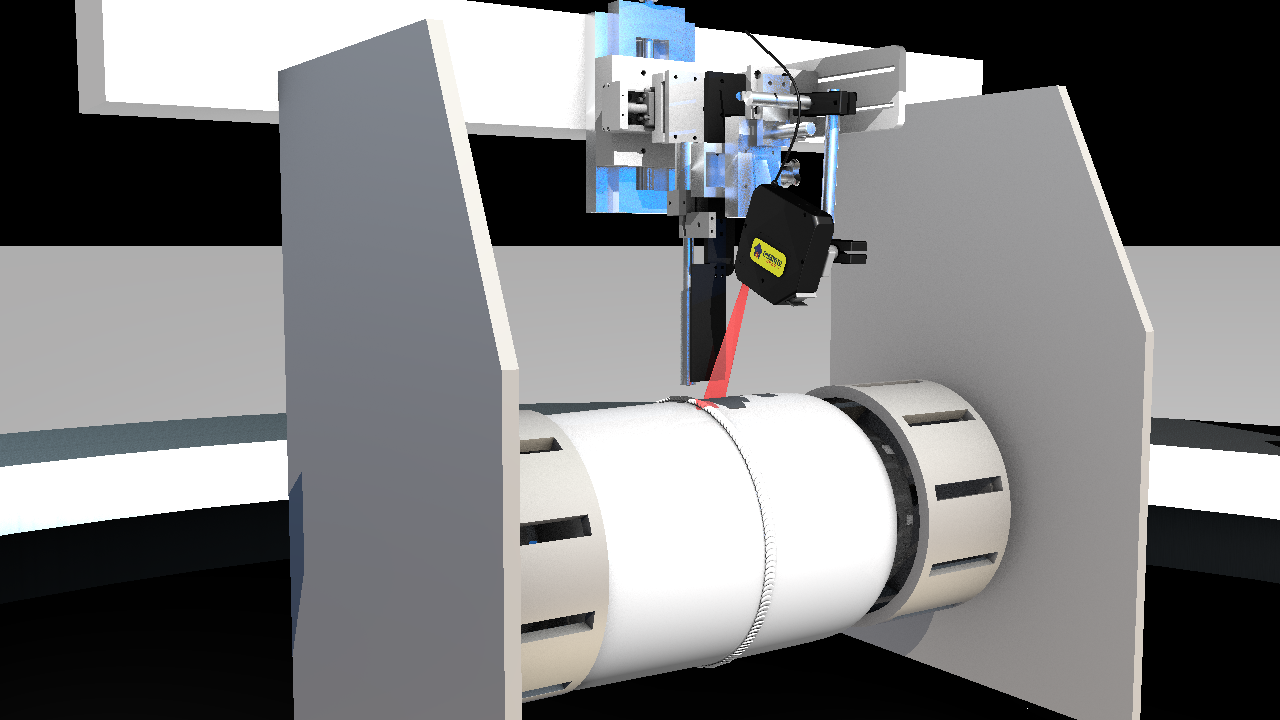

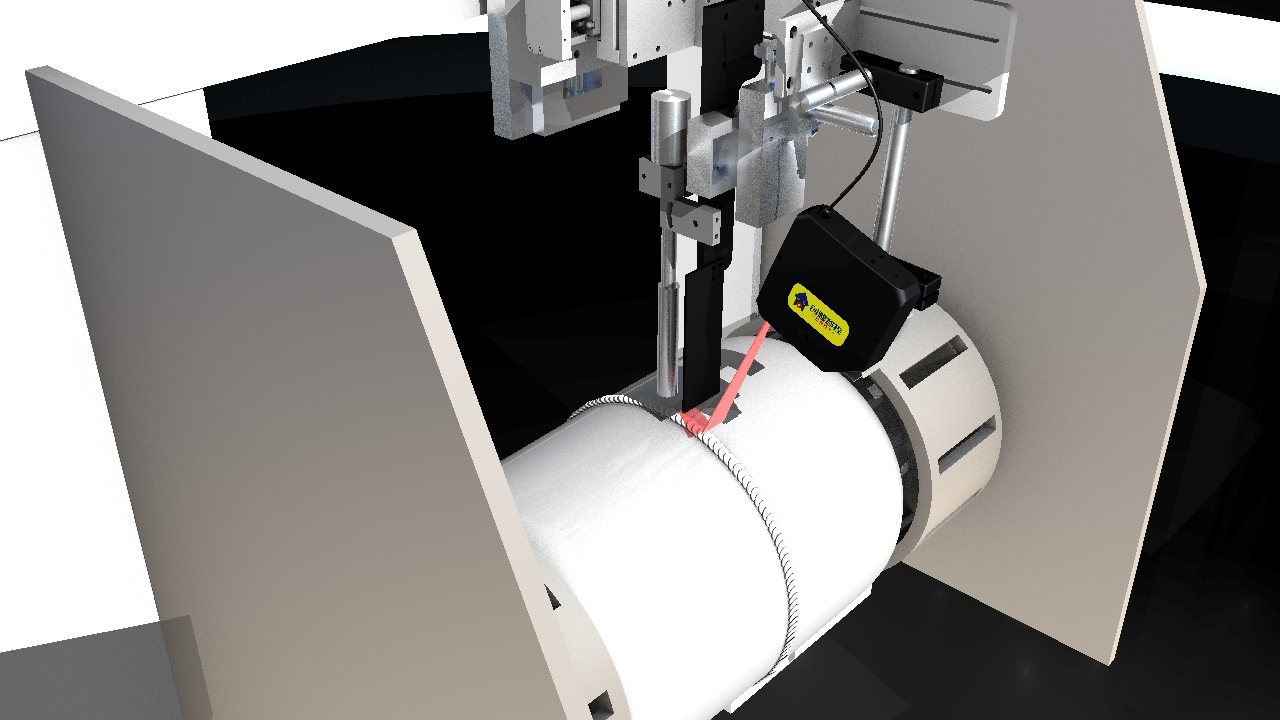

系統主要由激光焊縫跟蹤器、PLC電氣控制柜、鋼瓶專用操作盒（可定制）、精密十字滑臺以及鋼瓶安裝支架等組成。
解決問題
? 實現鋼瓶環縫自動焊接和激光實時跟蹤，提高焊接一致性。
? 一鍵操作，PLC自動控制，一人可操作多臺設備，提高生產效率。
? 降低操作人員技能要求，簡化崗前培訓流程。
? 提高焊接過程安全性，減少人為操作誤差。
? 支持舊設備改造升級，也可作為新設備配套的獨立閉環控制系統。
適用范圍
適用于壓力容器行業鋼瓶焊接生產環節，可替代人工焊接操作，并適應不同規格鋼瓶的自動化焊接需求。

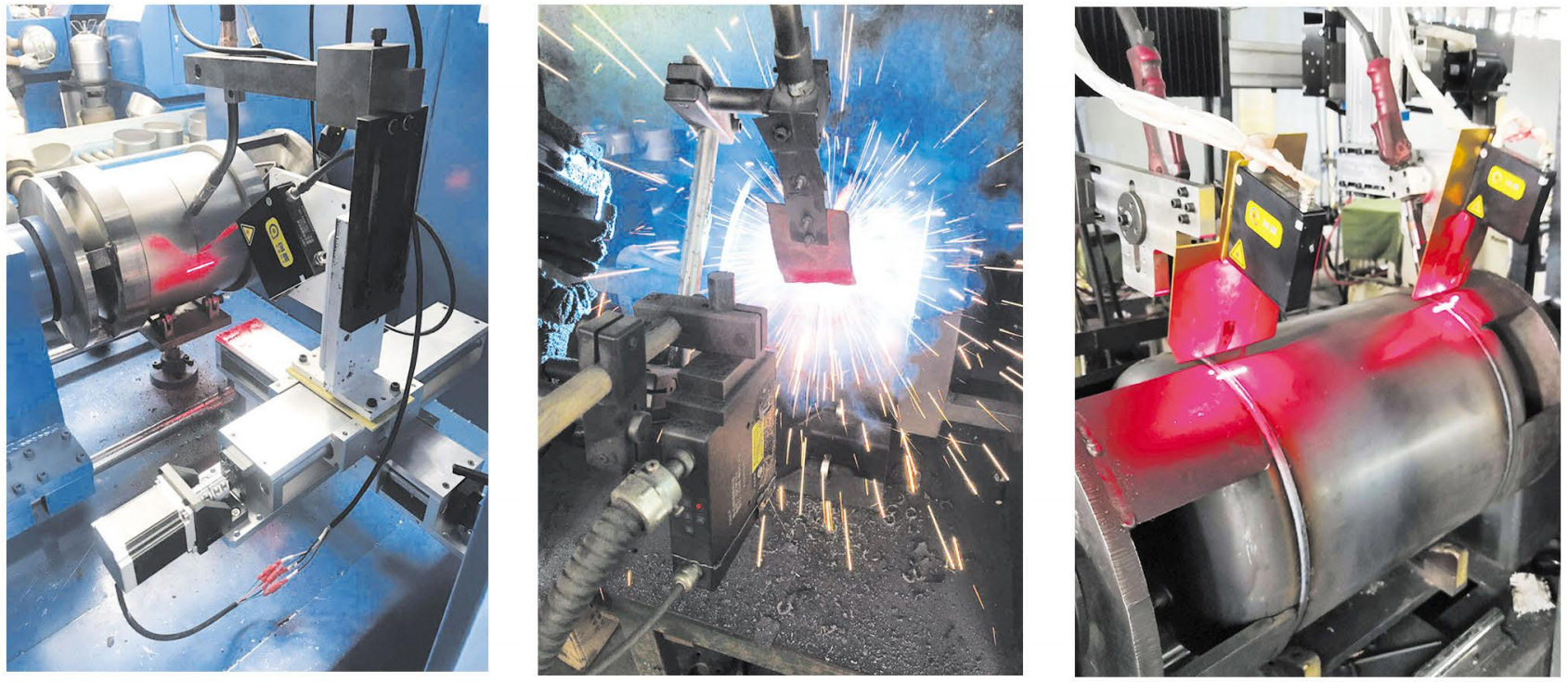

安裝效果圖

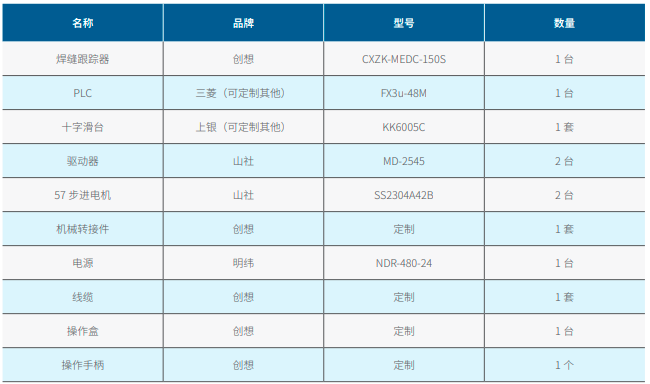

系統組成清單
| 名稱 | 品牌 | 型號 | 數量 |
| 焊縫跟蹤器 | 創想 | CXZK-MEDC-150S | 1 臺 |
| PLC | 三菱（可定制其他） | FX3u-48M | 1 臺 |
| 十字滑臺 | 上銀（可定制其他） | KK6005C | 1 套 |
| 驅動器 | 山社 | MD-2545 | 2 臺 |
| 57步進電機 | 山社 | SS2304A42B | 2 臺 |
| 機械轉接件 | 創想 | 定制 | 1 套 |
| 電源 | 明緯 | NDR-480-24 | 1 臺 |
| 線纜 | 創想 | 定制 | 1 套 |
| 操作盒 | 創想 | 定制 | 1 臺 |
| 操作手柄 | 創想 | 定制 | 1 個 |
系統優勢
? 實時跟蹤，無需預掃描，提升焊接效率。
? 跟蹤精度可達到0.1mm-0.5mm，滿足高質量焊接需求。
? 支持水平和垂直雙向跟蹤，實現精準焊槍糾偏。
? 支持氣保焊、氬弧焊、激光焊等多種焊接工藝。
? 支持焊接軌跡預測功能，提高跟蹤穩定性。
? 支持環形拼接窄焊縫自動跟蹤，適應復雜焊接場景。
? 支持抗弧光、抗點焊干擾，提高工業現場適應能力。
? 跟蹤反饋控制頻率：20-100次/s。
? 支持焊縫圖像實時顯示及遠程控制。
? 支持焊接軌跡回放功能，方便設備調試和維護。
