系統簡介
機器人焊縫跟蹤系統是焊接機器人的視覺感知系統，相當于機器人的“眼睛”。系統通過激光視覺傳感器實時檢測焊縫位置及偏差，并將檢測數據傳輸至機器人控制系統，引導機器人動態調整焊槍運動軌跡，使焊槍始終保持在理想焊接位置。
傳統機器人焊接通常按照預設軌跡運行，當工件存在加工誤差、組對誤差、裝夾偏差或焊接過程中的熱變形時，實際焊縫位置可能與示教軌跡產生偏差，從而導致焊偏、漏焊等焊接問題。
機器人焊縫跟蹤系統采用在線實時檢測與智能跟蹤技術，能夠根據實際焊縫位置變化實時修正機器人運動軌跡，有效補償工件及設備誤差，提高機器人焊接對復雜工件和實際生產環境的適應能力，實現焊接自動化與智能化。
機器人焊縫跟蹤系統產品特點
? 數字化和集成一體化結構設計。
? 在線實時檢測并跟蹤多種焊縫，實現焊接自動化與智能化。
? 實現機器人與控制系統之間的實時通訊。
? 支持機器人焊縫跟蹤、焊縫尋位等功能。
機器人兼容性
目前系統可適配近40種主流機器人品牌，覆蓋國內外多種工業機器人及焊接機器人。
適配品牌包括：安川、庫卡、發那科、ABB、川崎、松下、歡顏、埃斯頓、新松、埃夫特、錢江、啟帆、廣數、圖靈、佳士、柯馬、一諾、上海裕文、廣東伯朗特、優傲、南京派遠、艾利特等。

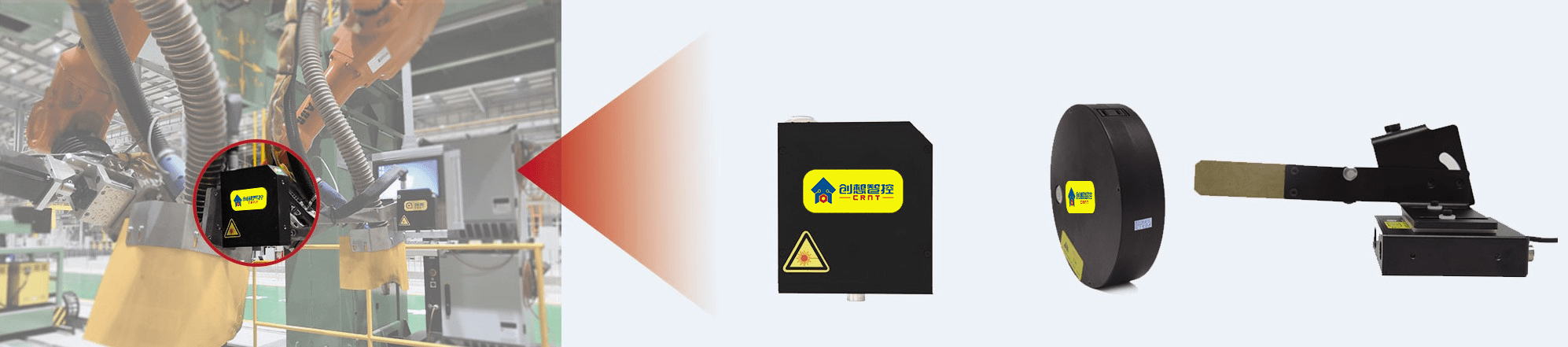

機器人焊縫跟蹤系統構成
硬件組成：
? 機器人焊縫跟蹤器
? 機器人控制盒
? 機器人專用轉接件
軟件組成：
? 焊縫跟蹤器上位機調試軟件
產品優勢
? 非接觸、零磨損：采用非接觸式激光視覺檢測方式，無機械接觸，減少傳感器磨損。
? 降低熱負荷：通過實時檢測和動態調整焊槍軌跡，降低焊接過程中的熱負荷影響。
? 提高生產效率：減少人工干預和重復示教，提高機器人自動化焊接效率。
? 提升焊接質量：實時檢測焊縫位置變化，使焊槍保持理想焊接位置，提高焊縫成型質量。
? 補償生產誤差：有效補償工件加工、裝配、設備及操作過程中的位置偏差。
? 穩定焊接：實現一致、穩定且可重復的焊接效果。
? 減少編程工作：針對復雜工件，可減少機器人重復示教和編程工作。

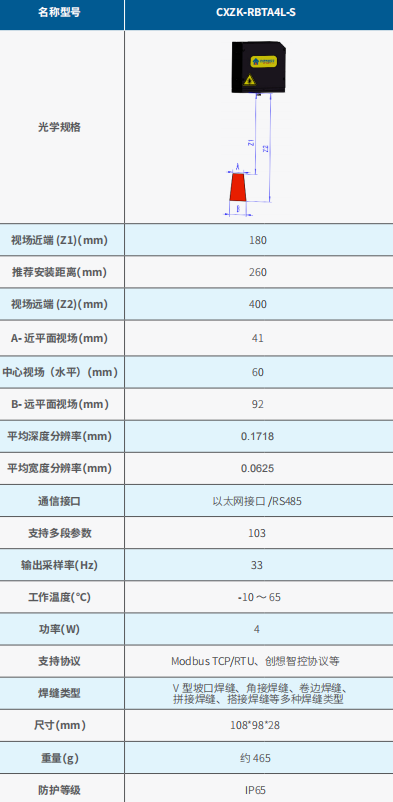

產品參數
| 產品名稱型號 | CXZK-RBTA4LN |
| 視場范圍（Z1–Z2） | 180 – 400 mm |
| 推薦安裝距離 | 260 mm |
| X軸視場范圍（A–C） | 41 – 92 mm |
| 中心安裝距離視場 | 60 mm |
| 平均深度分辨率 | 0.1718 mm |
| 平均寬度分辨率 | 0.0625 mm |
| 尺寸（L/W/H） | 70 × 28 × 130 mm |
| 重量 | 約 334 g |
| 功率 | 4 W |
| 工作溫度 | -20 ~ +60 ℃ |
| 支持焊縫類型 | V型坡口、角接、卷邊、拼接、搭接等多種焊縫類型 |
| 輸出采樣率 | 33 Hz |
| 通信接口 | 以太網接口 |
| 支持協議 | Modbus TCP、創想智控協議等 |
| 支持多段參數 | 103 |
| 防護等級 | IP65 |
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） |
